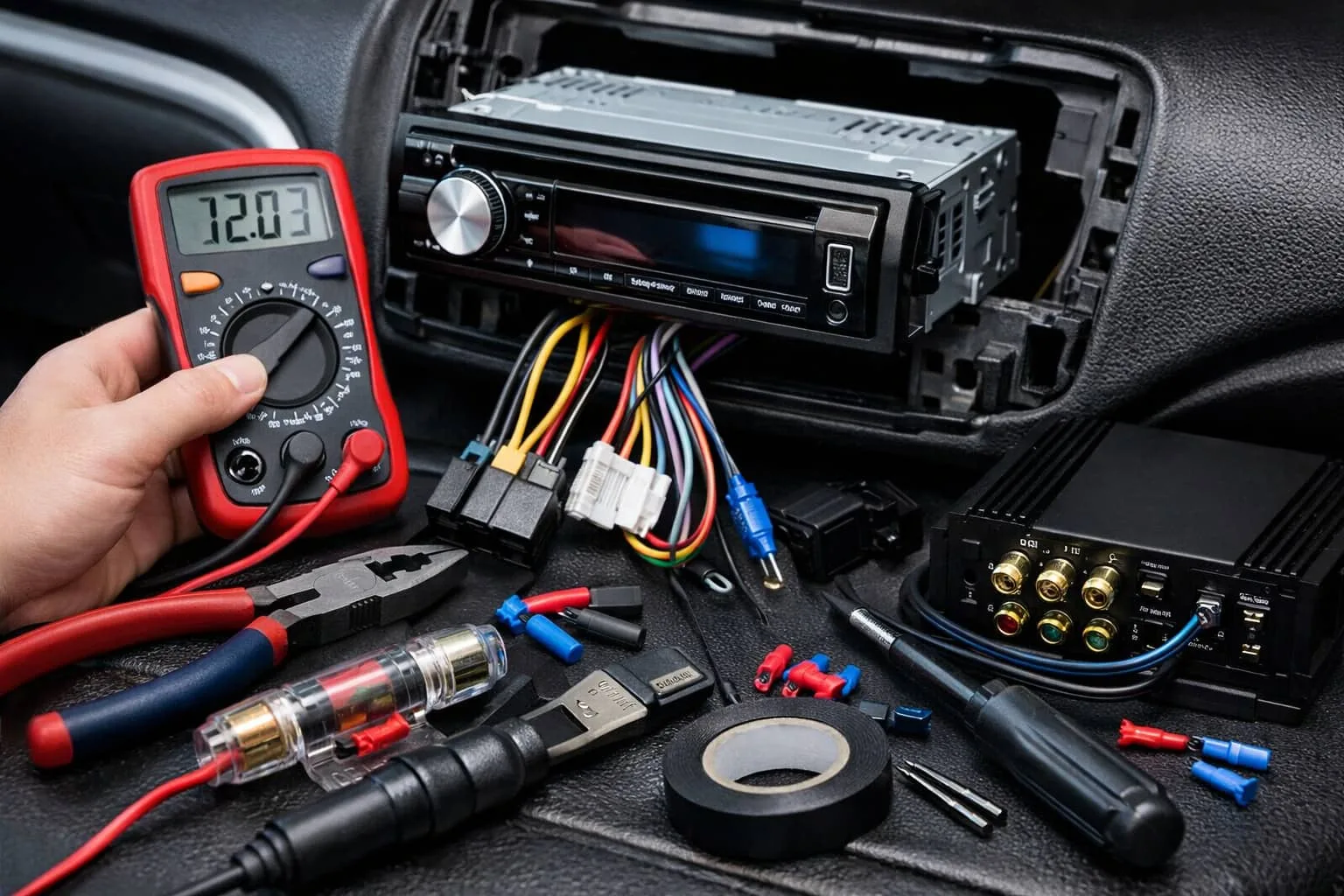

نصب ضبط ماشین (یا پخش خودرو) اگر اصولی انجام شود، هم کیفیت صدا بهتر میشود و هم از مشکلاتی مثل پاک شدن تنظیمات، نویز، کار نکردن باندها یا حتی اتصال کوتاه و سوختن فیوز جلوگیری میکنید.
این راهنما را طوری نوشتهام که اگر کمی دست به آچار هستید، بتوانید با کمترین ریسک ضبط را نصب کنید. اما اگر خودرو شما جدید است (CANBUS، کنترل روی فرمان، سیستم فابریک پیچیده) یا تجربه الکترونیک ندارید، واقعاً بهتر است نصب را به نصاب حرفهای بسپارید.
نصب ضبط ماشین برای چه کسانی مناسب است؟
اگر شرایط زیر را دارید، احتمالاً میتوانید خودتان نصب کنید:
- خودرو شما فیش ISO یا سوکت فابریک دارد (یا تبدیلش را دارید).
- ابزار پایه + حوصله و دقت دارید.
بهتر است خودتان انجام ندهید اگر:
- خودرو شما سیستمهای یکپارچه (CANBUS)، آمپ فابریک، کنترل فرمان، مانیتور فابریک پیچیده دارد.
- نیاز به برش داشبورد یا تغییر سیمکشی اصلی دارید.
- نمیدانید برق دائم و ACC را چطور تشخیص بدهید (اینجا اشتباه زیاد رخ میدهد).
قبل از شروع: نکات ایمنی که نباید شوخی بگیرید
۱. باتری را قطع کنید (اول قطب منفی)
برای جلوگیری از اتصال کوتاه و آسیب به برق خودرو، اول قطب منفی باتری را باز کنید.
۲. از سیمکشی عکس بگیرید
قبل از جدا کردن سوکتها/سیمها، چند عکس واضح بگیرید. این سادهترین بیمه شماست.
۳. اگر بوی سوختگی/داغ شدن سیم دیدید، فوراً توقف کنید
این یعنی اتصال اشتباه یا سیمکشی ضعیف دارید.
ابزار لازم برای نصب ضبط ماشین
حداقل ابزارهای پیشنهادی:
- پیچگوشتی دوسو و چهارسو
- ابزار بازکن پنل (تریم ریموور) یا پلاستیک محکم (برای جلوگیری از خط افتادن)
- سیمچین + دمباریک
- چسب برق باکیفیت (ترجیحاً وارنیش حرارتی + سرسیم بهتر است)
- بست کمربندی (زیپ تای)
- مولتیمتر (برای نصب مطمئن، خیلی مهم)
- تبدیل سوکت ISO / سوکت فابریک (اگر لازم شد)
شناخت محل نصب: تکدین، دودین و کیت نصب
قبل از باز کردن ضبط قدیمی بررسی کنید:
- ضبط شما تکدین است یا دودین؟
- قاب و فریم داشبورد با ضبط جدید سازگار است؟
- آیا به کیت نصب/براکت نیاز دارید؟
> اگر نیاز به برش داشبورد دارید، احتمال خرابکاری بالاست؛ این بخش را بهتر است نصاب انجام دهد.
رنگبندی سیمهای ضبط ماشین (استاندارد) + کاربرد هر سیم
رنگها ممکن است بین برندها/خودروها تفاوت داشته باشد، اما استاندارد رایج تقریباً این است:
سیمهای برق (Power)
- زرد (Battery+): برق دائم از باتری (برای حفظ ساعت، تنظیمات، حافظه)
- قرمز (ACC): برق بعد از سوئیچ (با بستن سوئیچ، ضبط خاموش میشود)
- مشکی (GND): منفی/بدنه (گراند)
- نارنجی (ILL): کاهش/تنظیم نور صفحه در شب (در همه ضبطها نیست)
سیمهای صدا (Speaker)
- سفید: جلو چپ
- طوسی: جلو راست
- سبز: عقب چپ
- بنفش: عقب راست
(معمولاً سیم خطدار = منفی همان بلندگو)
سیمهای جانبی مهم
- آبی یا آبی/سفید (Remote): فرمان روشن شدن آمپلیفایر یا آنتن برقی (بسته به مدل)
- قهوهای (Mute): قطع موزیک هنگام تماس (در بعضی مدلها)
- سبز کمرنگ (Parking/Brake): ترمز دستی (برای مانیتورها/ویدئو)
دو روش نصب ضبط: بهترین (فابریکی با سوکت) و روش اجباری (بدون سوکت)
روش ۱: نصب فابریکی با سوکت ISO یا تبدیل سوکت (پیشنهادیترین)
این روش کمریسکترین است چون:
- سیمکشی فابریک خودرو را نمیبُرید
- احتمال اتصالی و نویز کمتر است
- بعداً بازگشت به حالت فابریک راحت است
مراحل:
۱. سوکت فابریک خودرو را پیدا کنید.
۲. تبدیل مناسب (فابریک → ISO یا مستقیم) را وصل کنید.
۳. سوکت برق + سوکت بلندگو + سوکت آنتن را جا بزنید.
۴. قبل از بستن قاب، تست کنید.
روش ۲: نصب بدون سوکت (وقتی مجبورید)
این روش نیاز به دقت خیلی بالا دارد.
قانون طلایی: اتصالها باید محکم و ایمن باشند.
بهترین: لحیم + وارنیش حرارتی
قابل قبول: سرسیم استاندارد + پرس
ضعیف (آخرین گزینه): فقط چسب برق (اگر هم استفاده شد، باکیفیت و چندلایه)
آموزش نصب ضبط ماشین مرحله به مرحله (عملی)
مرحله ۱: باز کردن قاب داشبورد و خارج کردن ضبط قبلی
۱. قاب اطراف ضبط را با ابزار پلاستیکی آرام باز کنید.
۲. پیچهای نگهدارنده ضبط را باز کنید.
۳. ضبط را بیرون بکشید.
۴. سوکتها را جدا کنید: برق/بلندگو/آنتن.
۵. عکس بگیرید (اگر هنوز نگرفتهاید).
مرحله ۲: تشخیص سیم برق دائم و ACC (اگر شک دارید، همینجا مولتیمتر نجاتتان میدهد)
اگر سوکت استاندارد دارید، معمولاً نیازی نیست.
اما اگر سیمکشی دستی است یا مطمئن نیستید:
با مولتیمتر:
- باتری را موقت وصل کنید (با احتیاط).
- مولتیمتر روی DC ولتاژ.
- یک سیم که همیشه ~۱۲V دارد = Battery+ (زرد)
- یک سیم که فقط با باز کردن سوئیچ ~۱۲V دارد = ACC (قرمز)
> اشتباه رایج: جابجا بستن زرد و قرمز. نتیجهاش این است که با هر بار روشن کردن ماشین، ضبط “ریست” میشود و آهنگ از اول لیست میآید.
مرحله ۳: اتصال سیمهای برق ضبط
به ترتیب زیر:
۱. زرد ضبط → برق دائم خودرو
۲. قرمز ضبط → برق بعد از سوئیچ
۳. مشکی ضبط → بدنه/گراند محکم
۴. نارنجی (اگر دارید) → روشنایی شب (اختیاری)
✅ نکته حرفهای: گراند ضعیف = نویز، قطعووصل، رفتار عجیب ضبط.
گراند باید به فلز تمیز و محکم وصل شود، نه به پیچ رنگخورده و لق.
مرحله ۴: اتصال سیمهای بلندگو (صدا)
هر بلندگو دو سیم دارد.
- جلو چپ: سفید (+ و -)
- جلو راست: طوسی
- عقب چپ: سبز
- عقب راست: بنفش
✅ نکته مهم: اگر یکی از باندها فاز برعکس شود (مثبت/منفی جابهجا)، صدا “توخالی” و بیس ضعیف میشود.
مرحله ۵: اتصال سیم آبی (Remote) و آنتن
- اگر آمپلیفایر دارید: Remote ضبط (آبی/آبی-سفید) باید به Remote آمپ وصل شود تا آمپ با روشن شدن ضبط روشن شود.
- آنتن معمولاً سوکت جدا دارد و فقط جا میخورد (اگر نیاز به آداپتور باشد باید تهیه شود).
مرحله ۶: جاگذاری ضبط و مرتبسازی سیمها
- سیمها را طوری جمع کنید که فشار/کشش نداشته باشند.
- بست کمربندی بزنید.
- کیس/قاب فلزی را جا بزنید (در صورت وجود).
- ضبط را در جای خودش فیکس کنید.
مرحله ۷: تست نهایی قبل از بستن کامل قاب
باتری را وصل کنید و تست بگیرید:
چکلیست تست:
- ضبط روشن میشود؟
- رادیو و آنتن کار میکند؟
- USB/بلوتوث کار میکند؟
- تست ۴ باند با Balance/Fader:
- جلو/عقب، چپ/راست
- نور صفحه (اگر ILL دارید)
بعد از تأیید همه موارد، قاب داشبورد را ببندید.
نصب ساب ووفر و آمپلیفایر به ضبط (خلاصه اما درست)
اگر میخواهید سیستم را ارتقا دهید، این اصول را رعایت کنید:
اتصالهای اصلی آمپ
- Power از باتری با کابل ضخیم
- فیوز نزدیک باتری (خیلی مهم؛ بدون فیوز یعنی ریسک آتشسوزی)
- Ground کوتاه و محکم به بدنه
- RCA از ضبط به آمپ
- Remote از ضبط به آمپ (آبی/آبی سفید)
اشتباهات مرگبار (واقعاً)
- عبور دادن کابل برق و RCA کنار هم → نویز
- گراند ضعیف → نویز، قطعووصل
- Gain را مثل ولوم زیاد کردن → دیستورت و آسیب به باند/ساب
مشکلات رایج بعد از نصب ضبط ماشین + راهحل سریع
این بخش همان چیزی است که کاربرها واقعاً دنبالش هستند:
۱) ضبط روشن نمیشود
علتهای محتمل:
- فیوز سوخته
- برق زرد/قرمز درست وصل نشده
- گراند (مشکی) ضعیف یا قطع
راهحل:
- فیوز ضبط و فیوز خودرو را چک کنید
- با مولتیمتر روی زرد و قرمز ۱۲V را بررسی کنید
- گراند را به بدنه فلزی تمیز منتقل کنید
۲) تنظیمات ضبط پاک میشود / ساعت ریست میشود
- علت: برق دائم (زرد) ندارید یا زرد و قرمز جابهجا شدهاند.
- راهحل: زرد باید همیشه برق داشته باشد حتی وقتی سوئیچ بسته است.
۳) یکی از بلندگوها کار نمیکند
علتهای محتمل:
- اتصال شل
- جفت سیم بلندگو اشتباه وصل شده
- خود بلندگو خراب است
راهحل سریع:
- فیدر/بالانس را بررسی کنید
- اتصال همان کانال را دوباره محکم کنید
- اگر شد، خروجی چپ/راست را جابهجا کنید تا بفهمید مشکل از ضبط است یا سیم/باند
۴) صدا بیکیفیت یا بیس ضعیف است
- علت: فاز یکی از باندها برعکس بسته شده.
- راهحل: مثبت/منفی همان باند را اصلاح کنید.
۵) نویز (سوت/ویز) مخصوصاً با گاز دادن
علتهای محتمل:
- گراند بد
- کابل RCA نزدیک کابل برق
- کیفیت پایین اتصالات
راهحل:
- گراند را کوتاه و محکم کنید
- مسیر RCA و برق را جدا کنید
- از فیلتر نویز فقط وقتی استفاده کنید که علت اصلی را حل کردهاید
چه زمانی به نصاب حرفهای مراجعه کنیم؟
- خودروهای جدید با برق پیچیده/کنترل فرمان/CANBUS
- نصب مانیتور + دوربین + سنسور و… همزمان
- نیاز به برش داشبورد یا تغییر جدی سیمکشی
- وقتی چند بار نصب کردید و مشکل تکرار میشود (یعنی یک جای کار اصولی نیست)
سوالات پرتکرار (FAQ)
سیم زرد و قرمز ضبط ماشین چه فرقی دارند؟
زرد برق دائم (حافظه) است و قرمز برق بعد از سوئیچ (ACC).
چرا با هر بار روشن کردن ماشین آهنگ از اول پخش میشود؟
معمولاً زرد و قرمز جابهجا بسته شده یا برق دائم ندارید.
چطور برق دائم و ACC را با مولتیمتر تشخیص بدهم؟
سیمی که همیشه ۱۲ ولت دارد برق دائم است؛ سیمی که فقط با باز شدن سوئیچ ۱۲ ولت دارد ACC است.
سیم آبی ضبط دقیقاً برای چیست؟
معمولاً برای Remote آمپ یا آنتن برقی استفاده میشود (بسته به مدل).
اگر فیش ISO ندارم چه کار کنم؟
یا تبدیل مناسب بگیرید (بهترین)، یا سیمکشی دستی انجام دهید (پرریسکتر).
چرا یک باند کار نمیکند ولی بقیه سالماند؟
یا سیم همان کانال قطع/شل است یا خود بلندگو مشکل دارد.
آیا برای نصب آمپ باید حتماً فیوز نزدیک باتری باشد؟
بله. این مورد امنیتی است و حذفش ریسک جدی دارد.
چطور بفهمم فاز باندها درست است؟
اگر بیس ضعیف و صدا توخالی است، احتمالاً یکی از باندها فازش برعکس است.
سیم نارنجی (ILL) را وصل نکنم چه میشود؟
مشکلی در پخش ندارید؛ فقط نور صفحه در شب کم/هماهنگ نمیشود.
بهترین روش اتصال سیمها چیست؟
لحیم + وارنیش حرارتی (یا سرسیم استاندارد)؛ چسب برق تنها بهترین گزینه نیست.
جمعبندی
نصب ضبط ماشین اگر فابریکی و با سوکت انجام شود، معمولاً ساده و کمریسک است. سختترین نقطه کار جایی است که ACC و برق دائم اشتباه وصل شود یا اتصالات ضعیف باشند. همینهاست که باعث ریست شدن ضبط، نویز و قطعووصل میشود. با رعایت ترتیب اتصالها، تست قبل از بستن قاب و استفاده از مولتیمتر، نصب شما میتواند تمیز و حرفهای از آب دربیاید.
