سیستم هشدار رادار نقطه کور خودرو BSM

توضیحات

سیستم هشدار رادار نقطه کور خودرو BSM یک فناوری پیشرفته است که به رانندگان اجازه می‌دهد تا نقاط کور ماشین خود را تحت نظر داشته باشند و در شرایط مختلف رانندگی، از حادثه جلوگیری کنند. این سیستم از فناوری میکروویو ۲۴GHz استفاده می‌کند و قادر است حتی در شرایط آب و هوای بد، مانند باران، برف، و ضباب، به طور دقیق عمل کند.

با نصب این سیستم، هرگاه یک وسیله نقلیه یا شخص در نقطه کور ماشین قرار گیرد، سیستم با صدور سیگنال‌های صوتی و نوری، راننده را از خطرات موجود اطلاع می‌دهد.

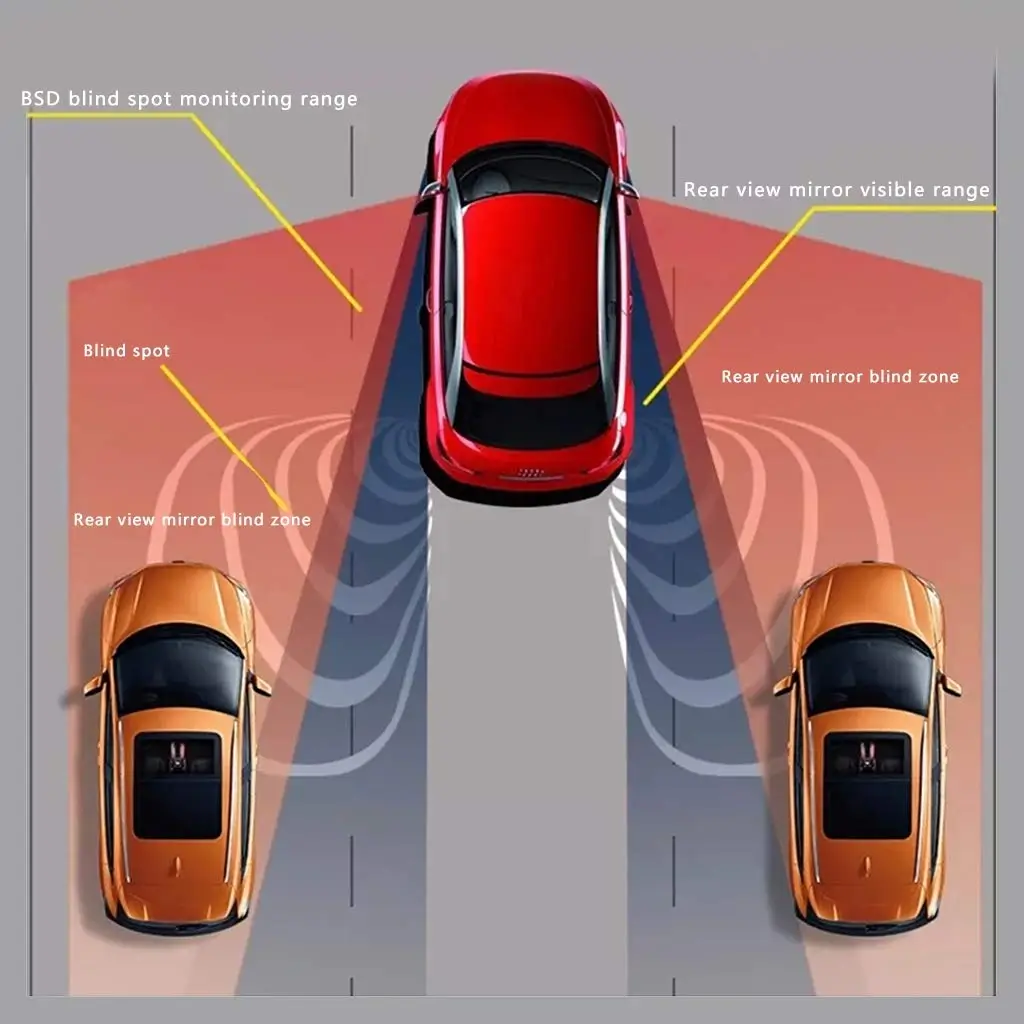

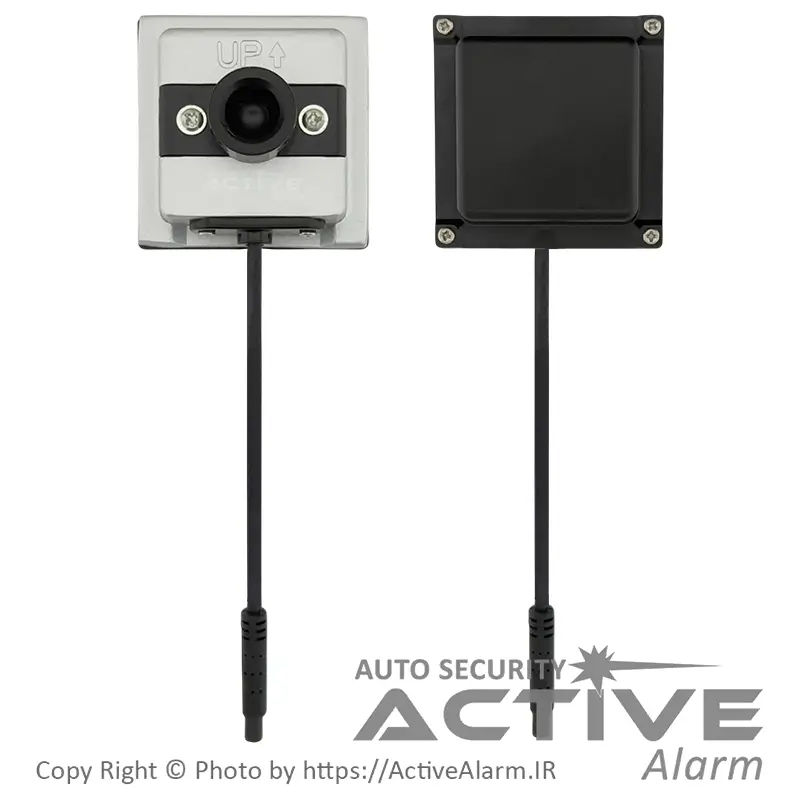

سیستم مانیتورینگ رادار نقطه کور BSM (Blind Spot Monitor) یک دستیار هوشمند رانندگی است که به کمک سنسورهای مایکروویو ۲۴ گیگاهرتزی در قسمت عقب خودرو، نقاط کور را بررسی کرده و در صورت وجود وسیله نقلیه، موتورسیکلت، دوچرخه یا عابر پیاده در این ناحیه، هشدار صوتی و نوری به راننده ارسال می‌کند.

ویژگی‌های برجسته سیستم هشدار رادار نقطه کور خودرو BSM:

1. فناوری میکروویو ۲۴GHz:

   • این سیستم از موج‌های میکروویویی با فرکانس ۲۴GHz استفاده می‌کند که اطمینان می‌دهد حتی در شرایط آب و هوای بد، عملکرد دقیق داشته باشد.

2. مقاومت علیه شرایط آب و هوا:

   • این سیستم طراحی شده است تا در شرایط مختلف آب و هوایی، مثل باران، برف، و ضباب، به طور کامل کار کند. هیچ عاملی مثل قطرات آب یا برف نتواند عملکرد آن را تحت تأثیر قرار دهد.

3. دقت بالا در تشخیص:

   • دامنه تشخیص این سیستم شامل ۰.۳ متر تا ۲۰ متر برای خودروها و ۰.۳ متر تا ۱۰ متر برای پیاده‌روها و موتورسیکلت‌هاست.

4. تعیین زاویه تشخیص:

   • زاویه تشخیص این سیستم شامل افقی ۵۴° × عمودی ۲۸° است که اطمینان می‌دهد تمام نقاط کور ماشین تحت پوشش قرار گیرند.

5. تأیید امنیت قبل از تغییر خط:

   • هنگامی که راننده سیگنال جهت روشن می‌کند، اگر سیستم یک وسیله نقلیه یا پیاده‌رو را در نقطه کور تشخیص دهد، لامپ LED به طور مداوم یا نورپردازی می‌کند و همزمان بلندگو صوت هشدار صادر می‌کند.

6. تأخیر خاموش شدن بعد از متوقف شدن ماشین:

   • پس از متوقف شدن ماشین، سیستم به مدت ۳۰ ثانیه فعال باقی می‌ماند. این ویژگی به راننده اجازه می‌دهد تا قبل از باز کردن درب، از وجود دوچرخه‌ها، موتورسیکلت‌ها یا پیاده‌روها مطلع شود.

مشخصات فنی سیستم هشدار رادار نقطه کور خودرو BSM:

کاربردها و سناریوهای کاربردی:

1. در شرایط بارانی:
   • در روزهای بارانی، صفحه جانبی و آینه‌های ماشین با قطرات آب پوشیده می‌شوند که باعث می‌شود دید راننده محدود شود. این سیستم به راننده اجازه می‌دهد تا بدون نگرانی از تغییر خط استفاده کند.
2. در شرایط مه :
   • در روزهای ضبابی، دید رانندگان به شدت کاهش می‌یابد. این سیستم با تشخیص دقیق نقاط کور، از وقوع حادثه جلوگیری می‌کند.
3. در شرایط برفی:
   • در شرایط برفی، یخ و برف روی آینه‌ها می‌تواند دید راننده را محدود کند. این سیستم به راننده اجازه می‌دهد تا حتی در این شرایط، به صورت امن رانندگی کند.
4. عدم توجه راننده:
   • در مواقعی که راننده به دلایلی مثل گپ زدن یا استرس، به نقاط کور توجه نمی‌کند، این سیستم به او هشدار می‌دهد و از حادثه جلوگیری می‌کند.

شرح عملکرد رادار نقطه کور خودرو BSM:

چگونگی کار:

1. تشخیص وسایل نقلیه در نقاط کور:
   • پس از نصب این سیستم، هنگامی که ماشین شروع به کار می‌کند، سنسورهای میکروویویی که در دو طرف عقب ماشین نصب شده‌اند، سیگنال‌های میکروویویی به عقب ارسال می‌کنند. اگر یک وسیله نقلیه یا پیاده‌رو در منطقه تشخیص قرار گیرد، سیستم با استفاده از سیگنال‌های نوری و صوتی، راننده را اطلاع می‌دهد.
2. هشدار تغییر خط:
   • هنگامی که راننده سیگنال جهت روشن می‌کند، اگر سیستم یک وسیله نقلیه یا پیاده‌رو را در نقطه کور تشخیص دهد، لامپ LED مربوطه به طور مداوم یا نورپردازی می‌کند و همزمان بلندگو صوت هشدار صادر می‌کند.
3. هشدار باز کردن درب:
   • پس از متوقف شدن ماشین، سیستم به مدت ۳۰ ثانیه فعال باقی می‌ماند. اگر در این مدت، دوچرخه‌ها، موتورسیکلت‌ها یا پیاده‌روها در نزدیکی ماشین قرار گیرند، سیستم با روشن شدن لامپ و صدور صدا، از خطر باز کردن درب اطلاع می‌دهد.

نحوه نصب رادار نقطه کور BSM:

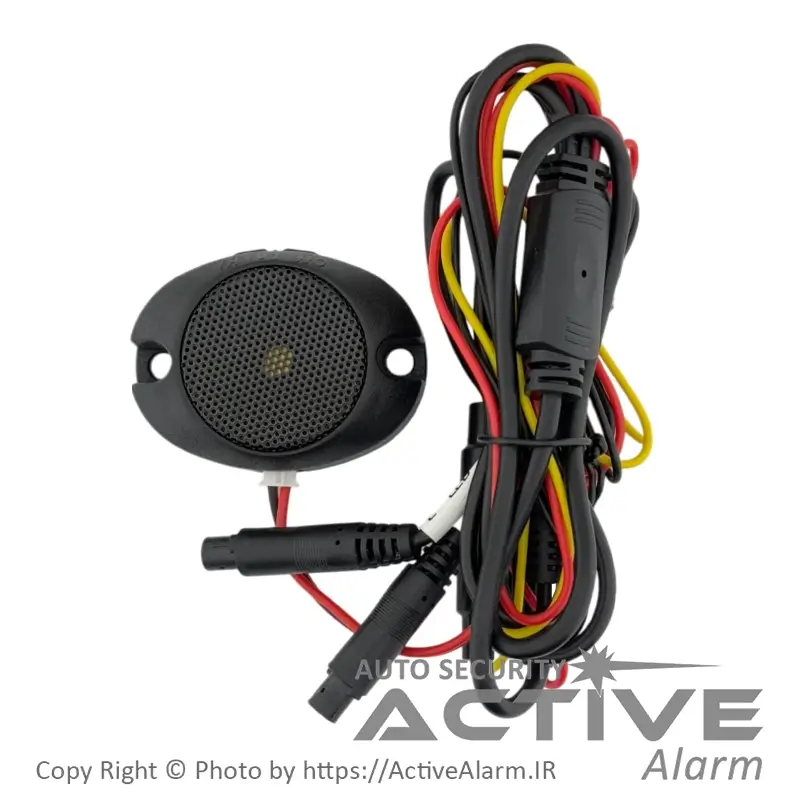

نمودار سیم‌کشی:

• سیم قرمز : به ACC (+) متصل می‌شود.
• سیم سیاه : به زمین (-) متصل می‌شود.
• سیم زرد : به باتری (+) متصل می‌شود.
• سیم چراغ جهت : به مثبت چراغ جهت مربوطه متصل می‌شود.
• سیم‌های اضافی : بر اساس نشانه‌گذاری‌های مشخص، به محل‌های مربوطه متصل می‌شوند.

نکات مهم هنگام نصب:

1. پشتDBGround سنسور:
   • سطح ارسال سیگنال سنسور فقط می‌تواند از طریق پوسته بامپر پلاستیکی نفوذ کند و نمی‌تواند از فلز گذشته شود.
2. جایگاه نصب:
   • سنسور باید با یک براکت یا چسب ۳M به طور محکم نصب شود تا از لرزش جلوگیری شود.
3. جهت‌دهی سنسور:
   • انتهای سنسور باید به طور عمودی به سمت پایین و به زاویه ۲۵° به سمت خارج یا داخل جهت‌دهی شود.

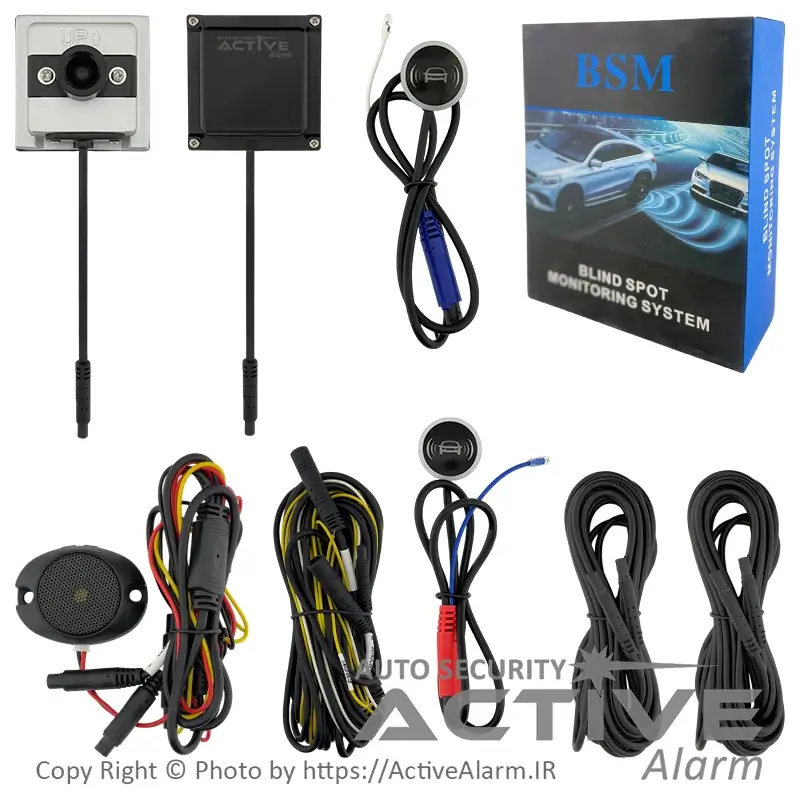

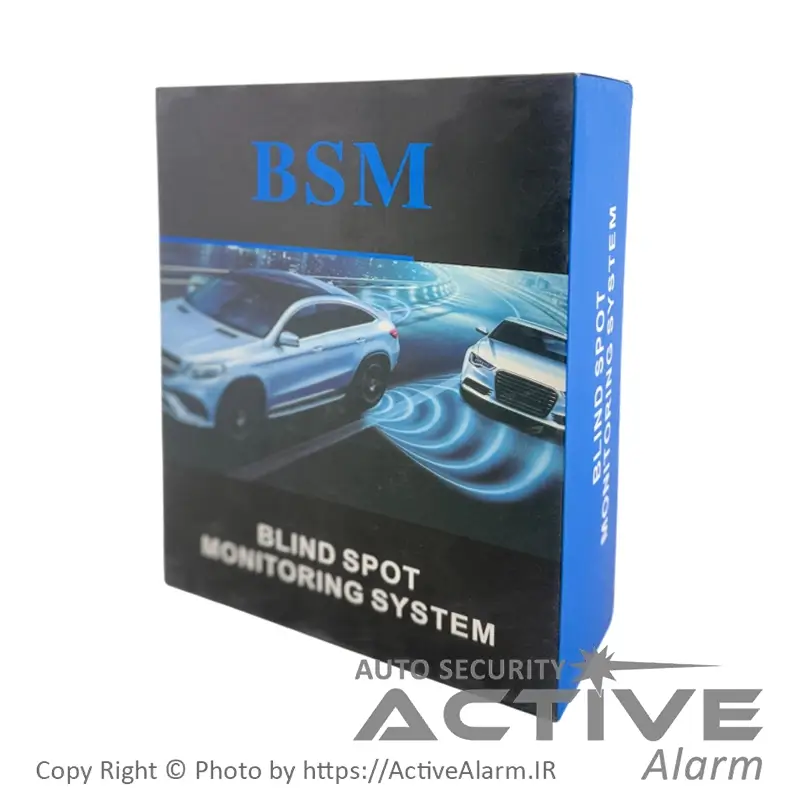

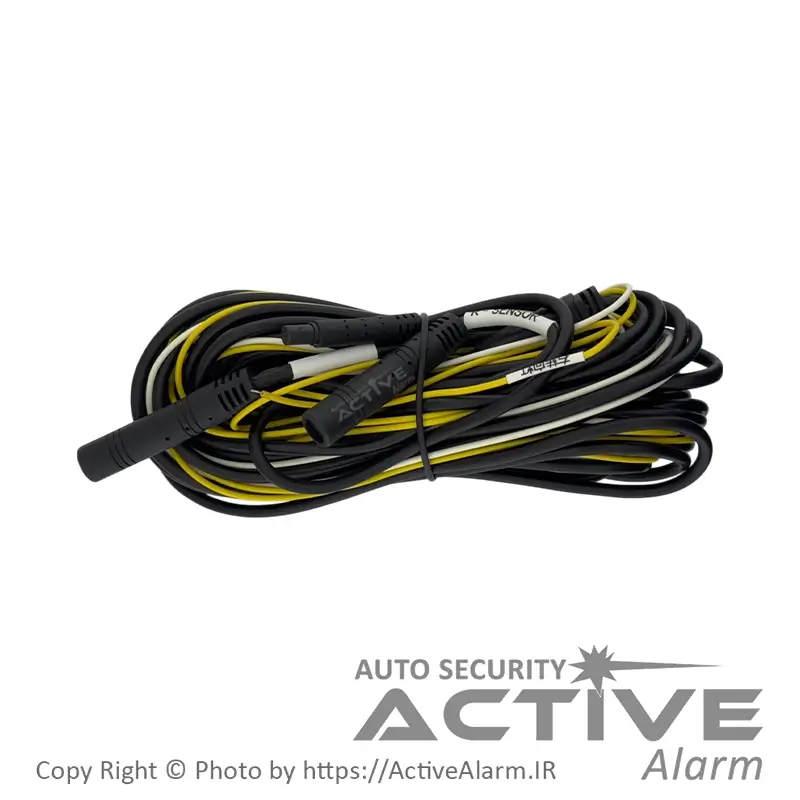

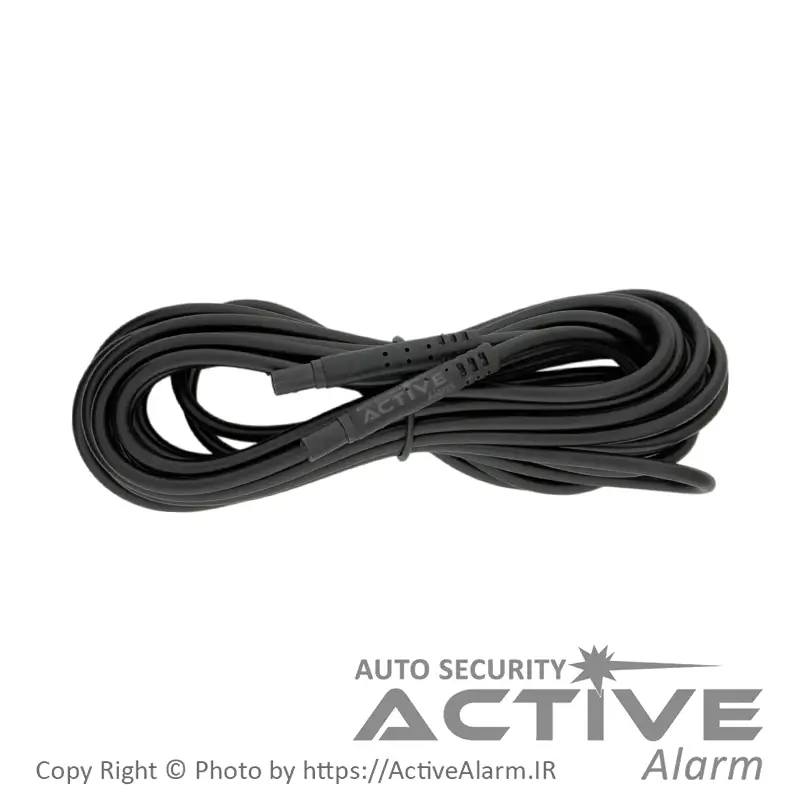

لیست اقلام همراه:

راهنمای استفاده از سیستم هشدار رادار نقطه کور خودرو BSM:

1. هنگام تشخیص وسیله نقلیه یا پیاده‌رو:

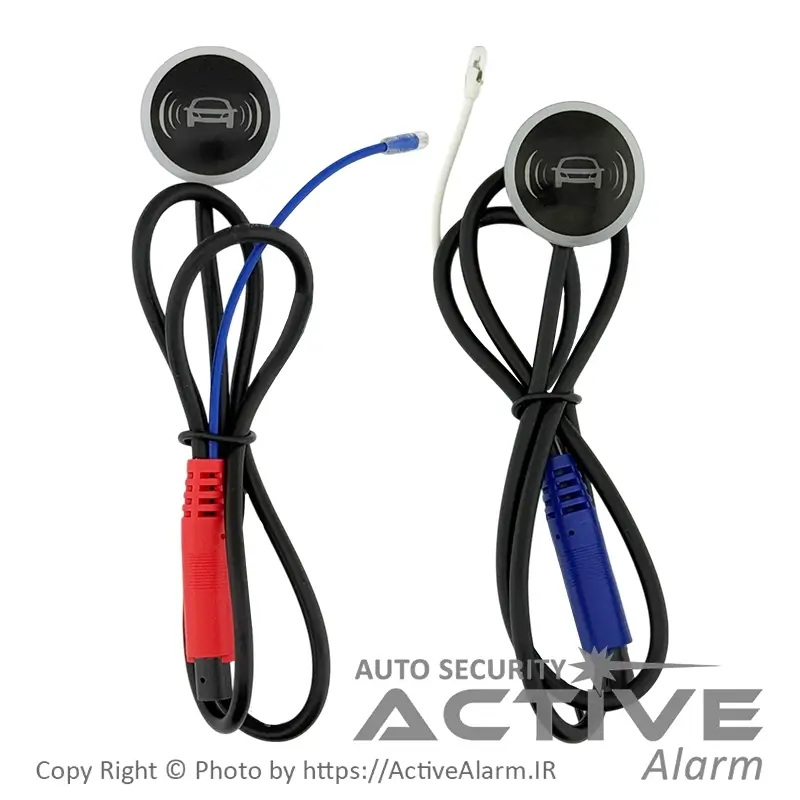

   • اگر سیستم یک وسیله نقلیه یا پیاده‌رو را در نقطه کور تشخیص دهد، لامپ LED مربوطه روشن می‌شود تا راننده را از وجود خطر اطلاع دهد.
2. هنگام روشن کردن سیگنال جهت:
   • اگر راننده سیگنال جهت را روشن کند و سیستم یک وسیله نقلیه یا پیاده‌رو را در نقطه کور تشخیص دهد، لامپ LED نورپردازی می‌کند و بلندگو صوت هشدار صادر می‌کند.
3. پس از متوقف شدن ماشین:
   • سیستم به مدت ۳۰ ثانیه فعال باقی می‌ماند و هرگاه دوچرخه‌ها، موتورسیکلت‌ها یا پیاده‌روها در نزدیکی ماشین قرار گیرند، لامپ LED روشن می‌شود و از خطر باز کردن درب اطلاع می‌دهد.

نکات احتیاطی :

1. تایید امنیت قبل از تغییر خط:
   • قبل از تغییر خط، حتماً از محیط اطراف تایید کنید. این سیستم به عنوان یک کمک‌کننده طراحی شده است و نباید به جای توجه راننده عمل کند.
2. محدودیت‌های سیستم:
   • در شرایطی مانند شیب‌های شدید، راس‌های جاده‌های کوهستانی، یا انحنای‌های تیز، عملکرد سیستم ممکن است تحت تأثیر قرار گیرد.
3. محافظت از سنسورها:
   • سنسورها باید از عوامل محیطی محافظت شوند و در صورت نصب در برابر نور فلورسنت، از تداخل نوری جلوگیری شود.

با نصب این سیستم، از حادثه‌های ناشی از عدم توجه به نقاط کور جلوگیری کنید و تجربه‌ای امن‌تر و آرامش‌بخش‌تر از رانندگی داشته باشید.
