مجموعه اَکتیوآلارم مفتخر است که محصول نمایشگر و سنسور باد لاستیک استیل میت مدل TP-S۲۱I را به شما معرفی کند.
این سیستم پیشرفته با هدف افزایش ایمنی، کاهش مصرف سوخت و طول عمر لاستیکهای خودروی شما طراحی شده است. سیستم نظارت بر فشار باد تایر (TPMS) به شما کمک میکند تا از وضعیت لاستیکهای خود آگاه باشید و در صورت کمباد شدن یا بروز مشکلاتی مثل نشتی یا دمای بیش از حد، بهموقع واکنش نشان دهید.
نمایشگر و سنسور باد لاستیک استیل میت مدل TP-S۲۱I یکی از کاملترین و باکیفیتترین سیستمهای TPMS (Tire Pressure Monitoring System) در جهان است. این محصول مجهز به یک نمایشگر خورشیدی رنگی و چهار سنسور داخلی است که فشار و دمای هر لاستیک را بهصورت جداگانه نمایش میدهد. این سیستم با هشدارهای دیداری و شنیداری، شما را از مشکلاتی مانند پنچری، نشتی سریع یا کند، دمای بالا، فشار غیرعادی و حتی وضعیت باتری سنسورها مطلع میکند.

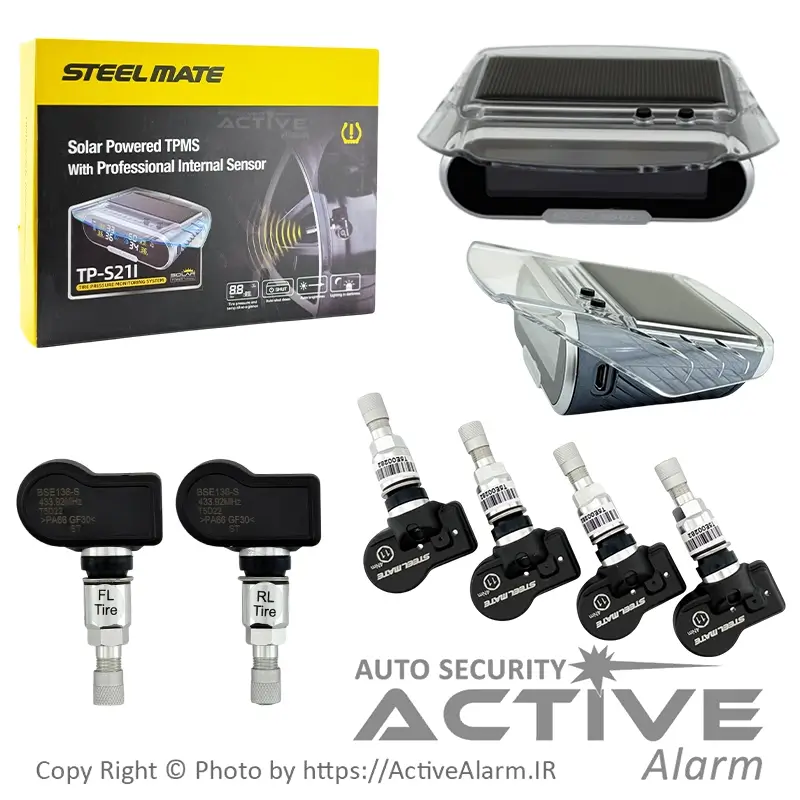

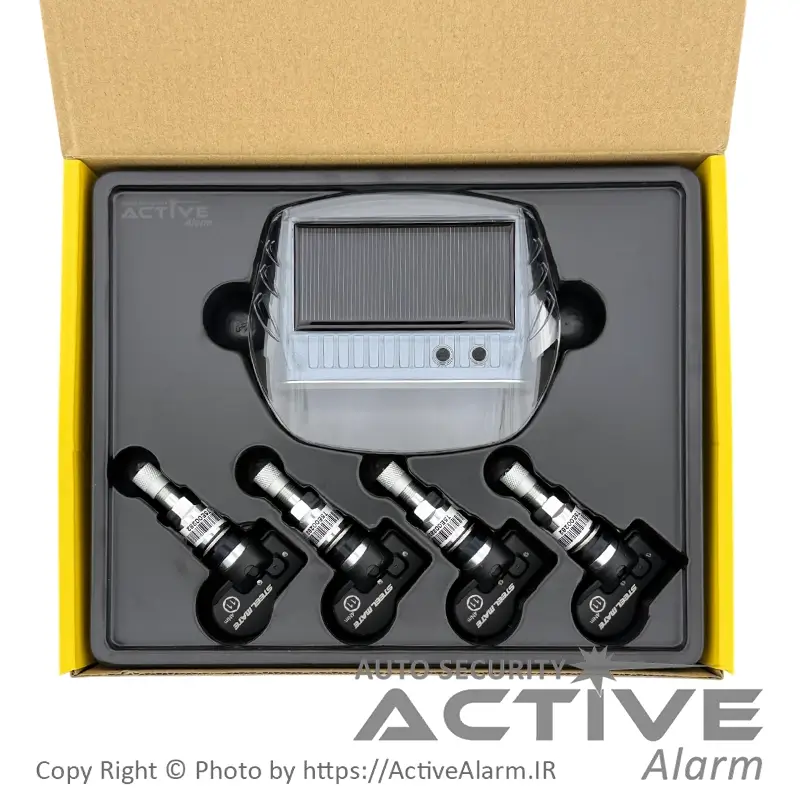

محتویات جعبه مدل TP-S۲۱I

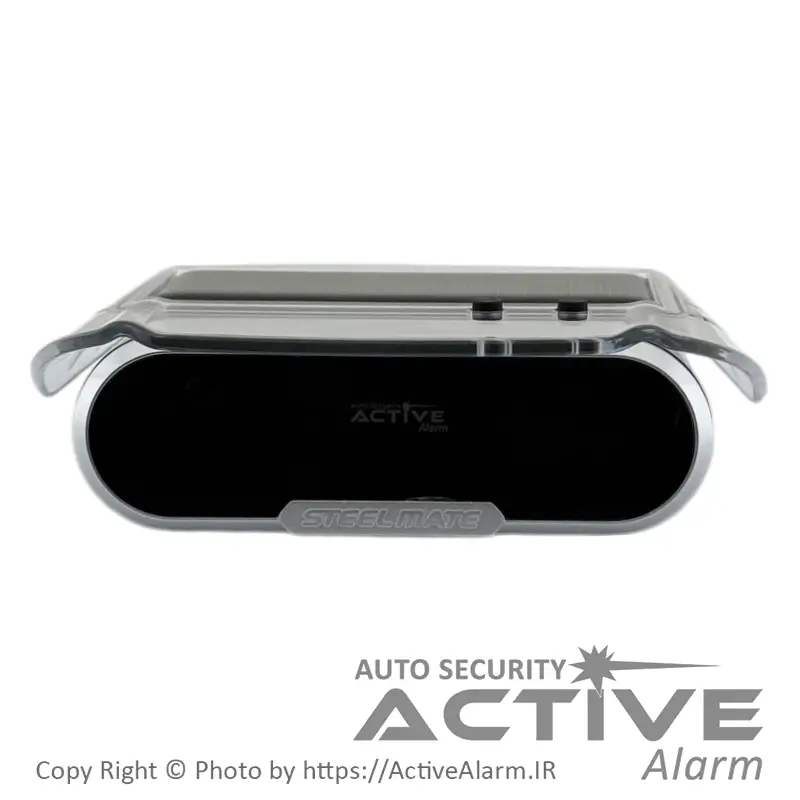

- نمایشگر خورشیدی (Display X۱)

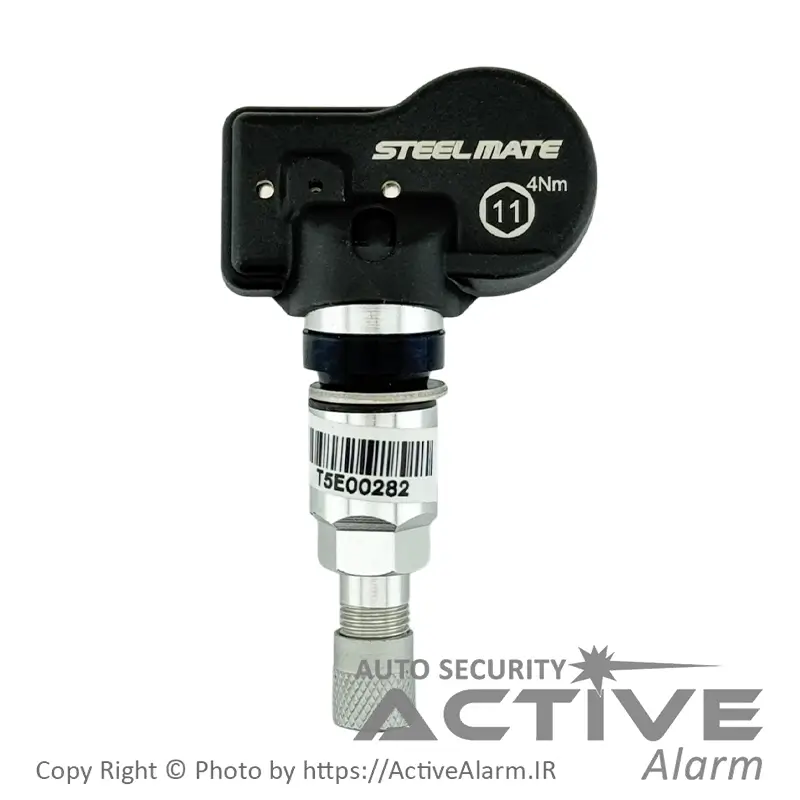

- سنسور داخلی (Sensor X۴)
- پد ضدلغزش (Anti-slip mat X۱)
- دفترچه راهنما (Manual X۱)
توجه: تصاویر گرافیکی ارائهشده در دفترچه صرفاً برای ارجاع هستند و ممکن است جزئیات ظاهری با محصول واقعی کمی متفاوت باشد.
ویژگیهای کلیدی نمایشگر و سنسور باد لاستیک استیل میت مدل TP-S۲۱I :

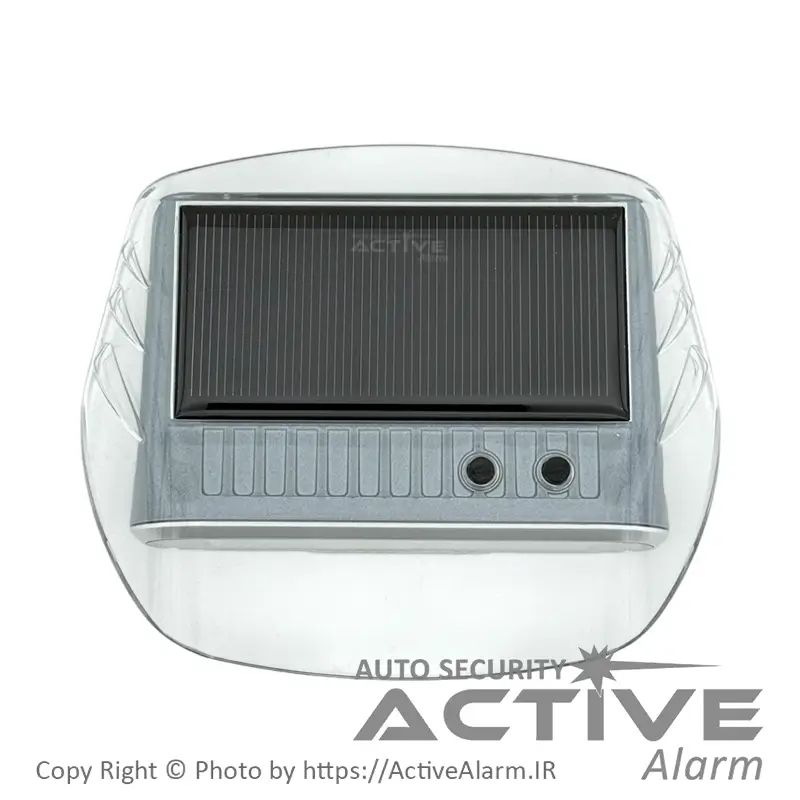

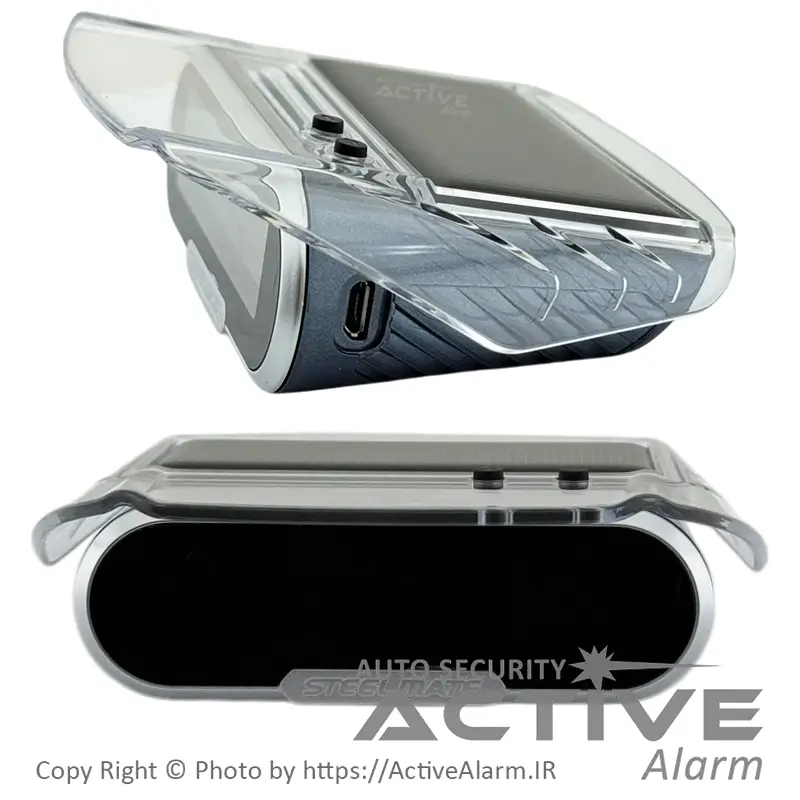

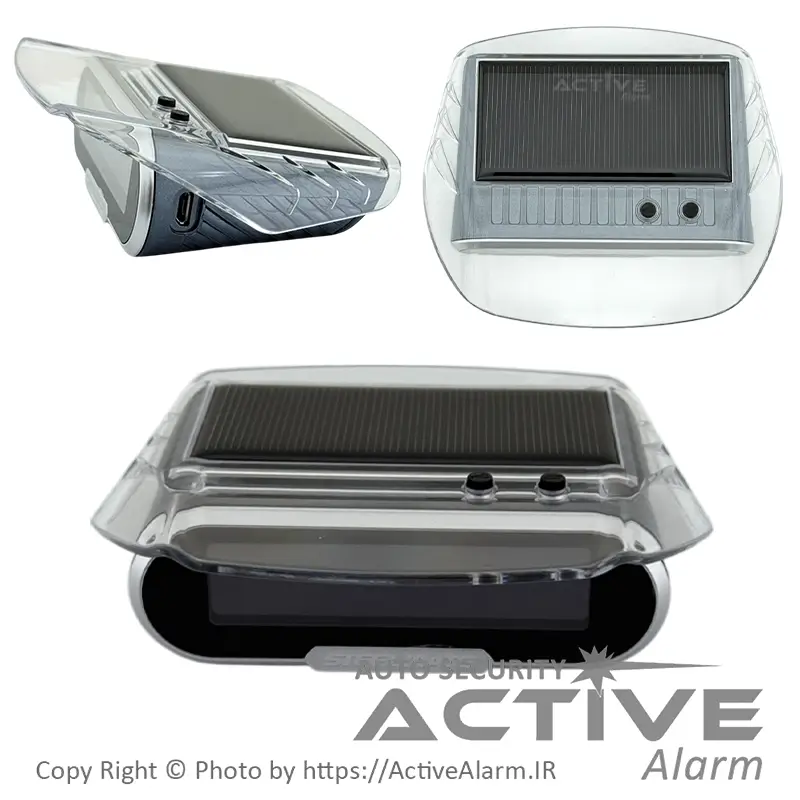

- نمایشگر خورشیدی: مجهز به پنل خورشیدی برای شارژ و ورودی Micro USB برای شارژ دستی.
- کنترل فشار و دما: نظارت لحظهای بر فشار و دمای لاستیکها.
- واحدهای اندازهگیری: پشتیبانی از واحدهای PSI و Bar برای فشار و دمای سانتیگراد یا فارنهایت.
- هشدارهای هوشمند: اعلام وضعیتهایی مثل نشتی سریع (Bi-Bi-)، نشتی کند (Bi—Bi-)، فشار بالا یا پایین (Bi-Bi-Bi-)، دمای بالا، باتری ضعیف سنسور یا نمایشگر.
- دکمهها: شامل دکمه انتخاب (Select)، تنظیم (SET) و قابلیت روشن/خاموش کردن یا ریست با نگهداشتن دکمهها.
مزایای استفاده از TPMS استیل میت :
- ایمنی بیشتر: کاهش خطر تصادفات ناشی از خرابی لاستیک با هشدار زودهنگام.
- صرفهجویی در سوخت: لاستیکهای کمباد مصرف سوخت را افزایش میدهند؛ این سیستم با تشخیص زودهنگام، به بهینهسازی مصرف کمک میکند.
- افزایش عمر لاستیک: جلوگیری از سایش غیرعادی و خرابی زودهنگام لاستیک.
- بهرهوری زیستمحیطی: کاهش انتشار گازهای گلخانهای ناشی از لاستیکهای کمباد.
مشخصات فنی نمایشگر و سنسور باد لاستیک استیل میت مدل TP-S۲۱I
| مشخصه | نمایشگر | سنسور |
|---|---|---|
| فرکانس کاری | ۴۳۳.۹۲ ± ۰.۰۱۵ مگاهرتز | ۴۳۳.۹۲ ± ۰.۰۱۵ مگاهرتز |
| ولتاژ کاری | ۲.۶-۳.۶ ولت | ۲.۰-۳.۶ ولت |
| دمای کاری | -۲۰°C تا +۷۰°C (-۴°F تا +۱۵۸°F) | -۴۰°C تا +۱۰۵°C (-۴۰°F تا +۲۲۱°F) |
| جریان کاری | کمتر از ۵۵ میلیآمپر | – |
| جریان استاتیک | کمتر از ۱۰۰ میکروآمپر | – |
| جریان شارژ خورشیدی | بیش از ۱۵ میلیآمپر (در ۵۵۰۰ لوکس و ۲۵°C) | – |
| جریان شارژ USB | کمتر از ۷۰ میلیآمپر | – |
| ظرفیت باتری داخلی | ۳.۲ ولت / ۲۵۰ میلیآمپرساعت | – |
| محدوده فشار قابلنمایش | حداکثر ۹۹ PSI | ۰-۸ بار / ۰-۱۱۶ PSI |
مقادیر قابل تنظیم و پیشفرض
| پارامتر | محدوده قابل تنظیم | مقدار پیشفرض |
|---|---|---|
| فشار بالا | ۲.۶-۶.۰ بار / ۳۷-۸۶ PSI | ۳.۳ بار / ۴۷ PSI |
| فشار پایین | ۰.۹-۳.۹ بار / ۱۳-۵۵ PSI | ۱.۷ بار / ۲۴ PSI |
| دمای بالا | ۷۰-۹۰°C / ۱۵۸-۱۹۴°F | ۸۰°C / ۱۷۶°F |
| دقت | فشار: ±۰.۱ بار / ±۲ PSI دما: ±۳°C / ±۵°F |
– |
| واحد فشار | ۱ Bar = ۱۴.۵ PSI = ۱۰۰K Pa = ۱.۰۲ Kgf/cm² | – |
نصب و راهاندازی نمایشگر و سنسور باد لاستیک استیل میت مدل TP-S۲۱I
نصب نمایشگر
- پد ضدلغزش را زیر نمایشگر قرار دهید و آن را در جای مناسب (مثلاً روی داشبورد) نصب کنید.
- در صورت نیاز، از کابل Micro USB برای شارژ استفاده کنید (شارژر USB همراه محصول نیست).

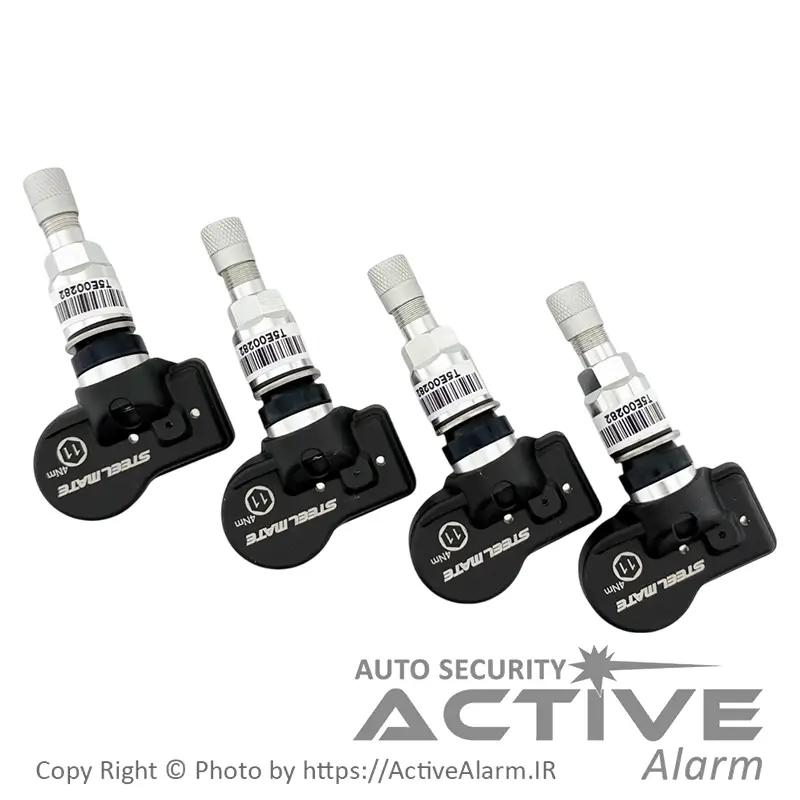

نصب سنسورها
- والف اصلی لاستیک را جدا کنید.
- ساقه لاستیکی سنسور و لبه رینگ را با روانکننده تایر برس بزنید.
- ساقه سنسور را از سوراخ رینگ عبور دهید و محکم کنید.
- مطمئن شوید ساقه کاملاً با رینگ در تماس است.
- تایر را باد کنید و درپوش والف را ببندید.
- بالانس دینامیکی را انجام دهید و وزنه تعادل را تنظیم کنید.
برنامهریزی سنسورها
یادآوری: سنسورها در کارخانه از قبل برنامهریزی شدهاند.
- دکمه مشخصشده را ۵ بار فشار دهید تا نمایشگر با صدای “Bi” وارد حالت برنامهریزی شود.

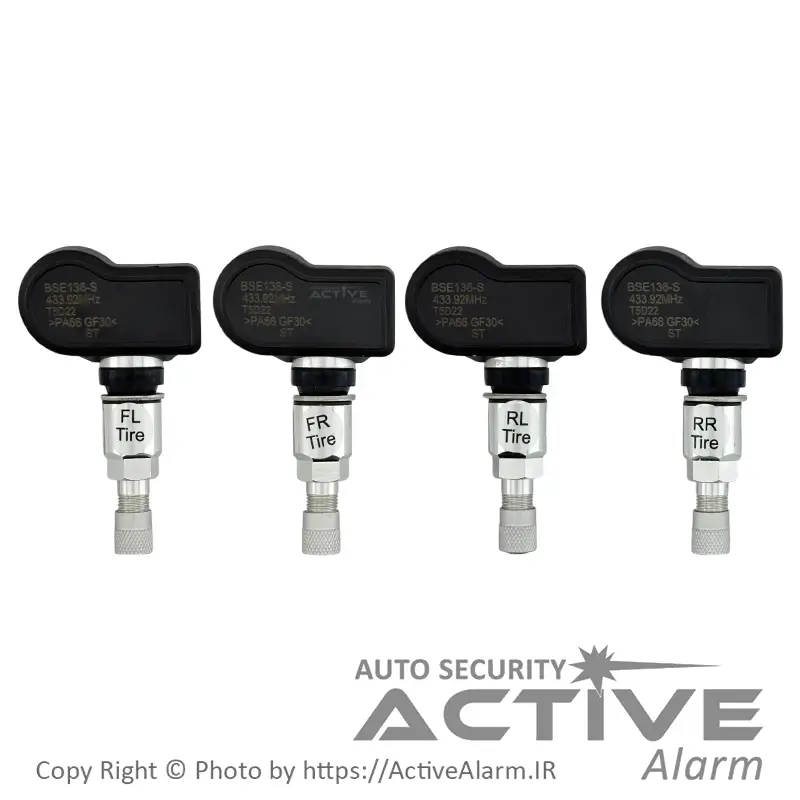

- با دکمه انتخاب، تایر موردنظر (جلو چپ: F.L، جلو راست: F.R، عقب چپ: R.L، عقب راست: R.R) را انتخاب کنید.
- دادههای فشار تایر در موقعیت مربوطه نمایش داده میشود و نشانگر موقعیت چشمک میزند.
- دکمه ذخیره را فشار دهید و به سراغ برنامهریزی سنسور بعدی بروید.
- پس از اتمام، دکمه را ۳ ثانیه نگه دارید تا با صدای “Bi Bi” از حالت برنامهریزی خارج شود.
تست عملکرد پس از نصب
- نمایشگر بهصورت خودکار دادههای لحظهای را زمانی که سرعت خودرو بیش از ۲۵ کیلومتر بر ساعت (۱۵.۵ مایل بر ساعت) باشد، نشان میدهد.
- برای تست، یکی از تایرها را کمباد کنید؛ نمایشگر باید هشدار مربوطه را نشان دهد.
سناریوهای مختلف و هشدارها
| وضعیت | نمایشگر | هشدار صوتی |
|---|---|---|
| عادی | نمایش دادههای ۴ تایر | – |
| نشتی سریع | کاهش فشار سریع | Bi-Bi- |
| نشتی کند | کاهش فشار تدریجی | Bi—Bi- |
| فشار بالا | فشار بیش از حد | Bi-Bi-Bi- |
| فشار پایین | فشار کمتر از حد | Bi-Bi-Bi- |
| دمای بالا | دمای بیش از ۸۰°C | Bi-Bi- |
| باتری ضعیف سنسور | نشانگر باتری سنسور | Bi-Bi- |
| باتری ضعیف نمایشگر | نشانگر باتری نمایشگر | – |
| خرابی سنسور | خط تیره (–) | Bi- |
نکات مهم
- این سیستم برای خودروهایی با فشار تایر تا ۶.۰ بار / ۸۷ PSI مناسب است.
- در صورت جابهجایی تایرها، سنسورها باید دوباره برای موقعیت جدید برنامهریزی شوند.
- نمایشگر پس از خاموش شدن خودرو بهصورت خودکار خاموش میشود.
- عمر باتری سنسور به مسافت رانندگی بستگی دارد.
- از قرار دادن نمایشگر در دمای بالاتر از ۷۰°C خودداری کنید تا به باتری داخلی آسیب نرسد.
عیبیابی نمایشگر و سنسور باد لاستیک استیل میت مدل TP-S۲۱I
| مشکل | راهحل |
|---|---|
| عدم نمایش دادهها پس از نصب | سنسورها را دوباره برنامهریزی کنید؛ سرعت خودرو باید بالای ۲۵ км/ч باشد. |
| نمایش خط تیره (–) | احتمال ضعف باتری سنسور یا تداخل سیگنال RF؛ سنسور را بررسی کنید. |
این محصول با طراحی پیشرفته، نصب آسان و هشدارهای هوشمند، تجربه رانندگی ایمنتر و اقتصادیتری را برای شما فراهم میکند. استیل میت با سابقهای معتبر، تضمینکننده کیفیت و کارایی این سیستم است.
