سیم کشی کامل کیلس استارت اسکایپین برای دستگاه KeyLess Starter که یک سیستم ضد سرقت هوشمند با قابلیت‌های متعددی مانند Start/Stop بدون کلید، PKE (ورود بدون کلید)، مدیریت رمز عبور و خروجی‌های مختلف برای کنترل قفل درها، پنجره‌ها و موتور است. برای نصب صحیح و ایمن این سیستم، لازم است تمامی سیم‌ها به درستی شناسایی و به منظور مشخص شده خود متصل شوند.

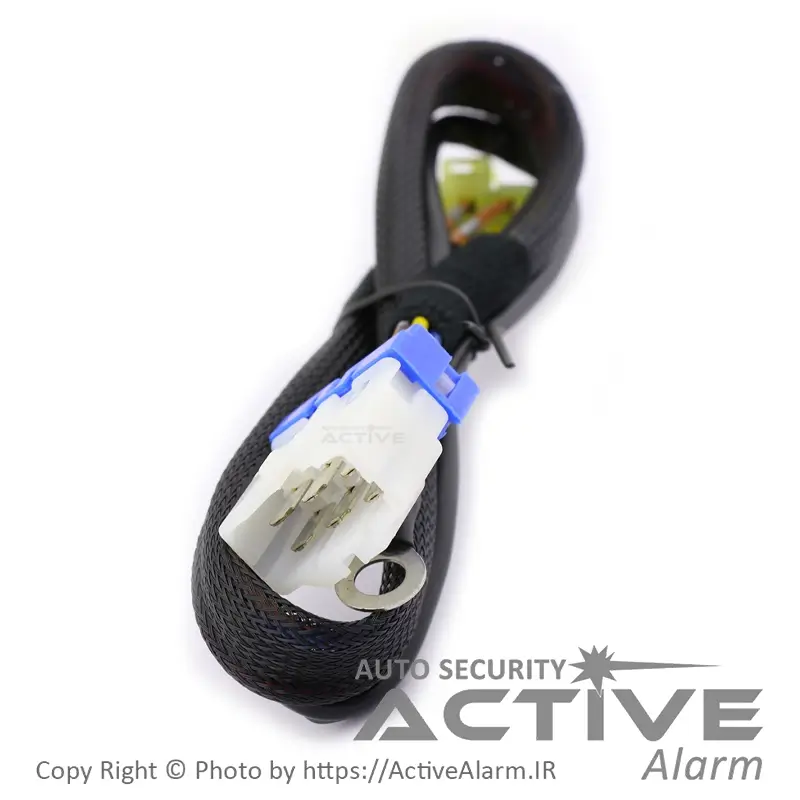

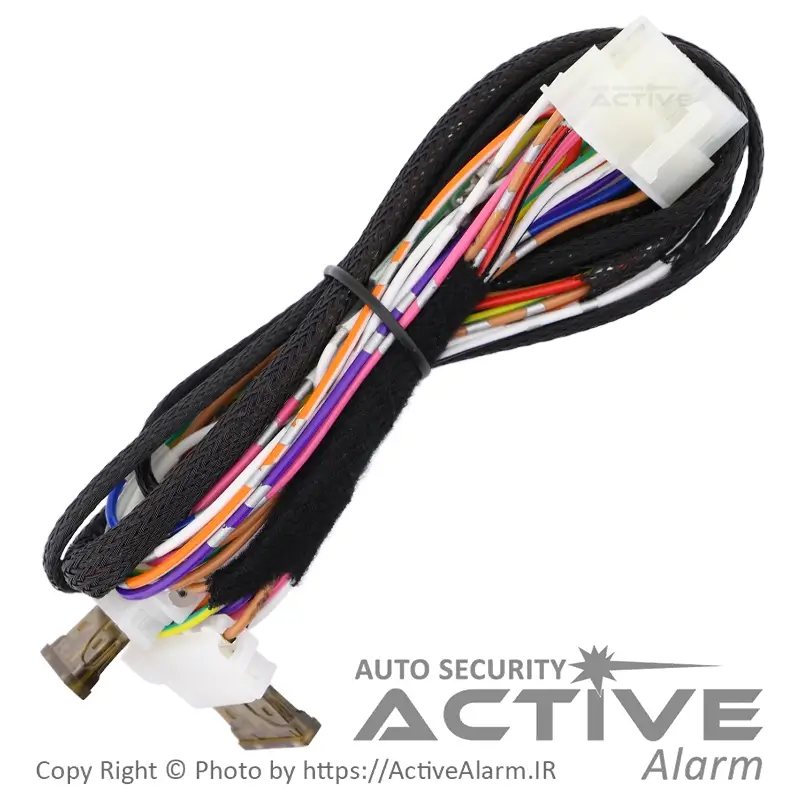

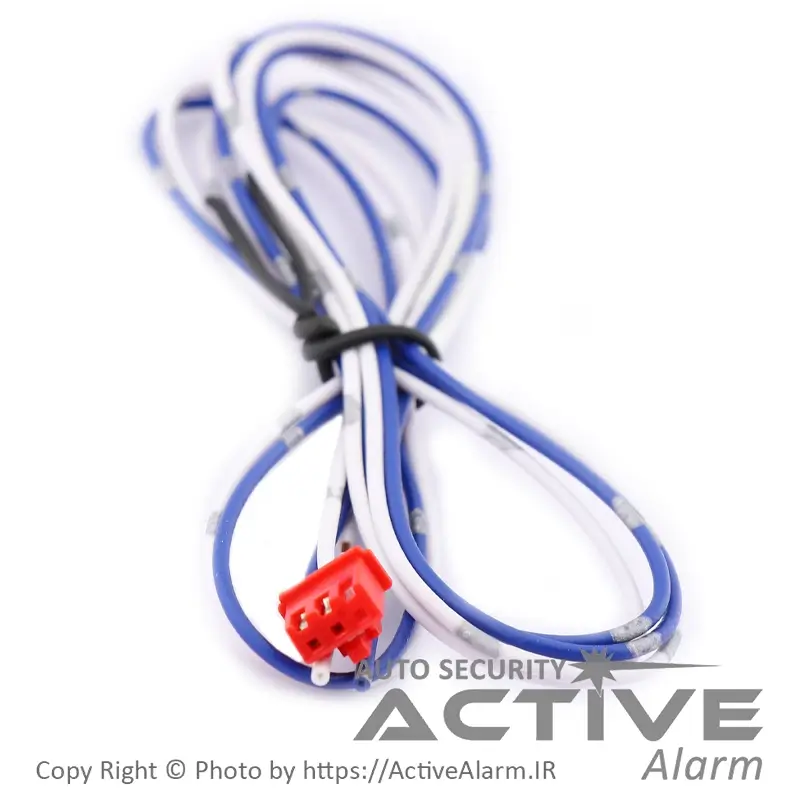

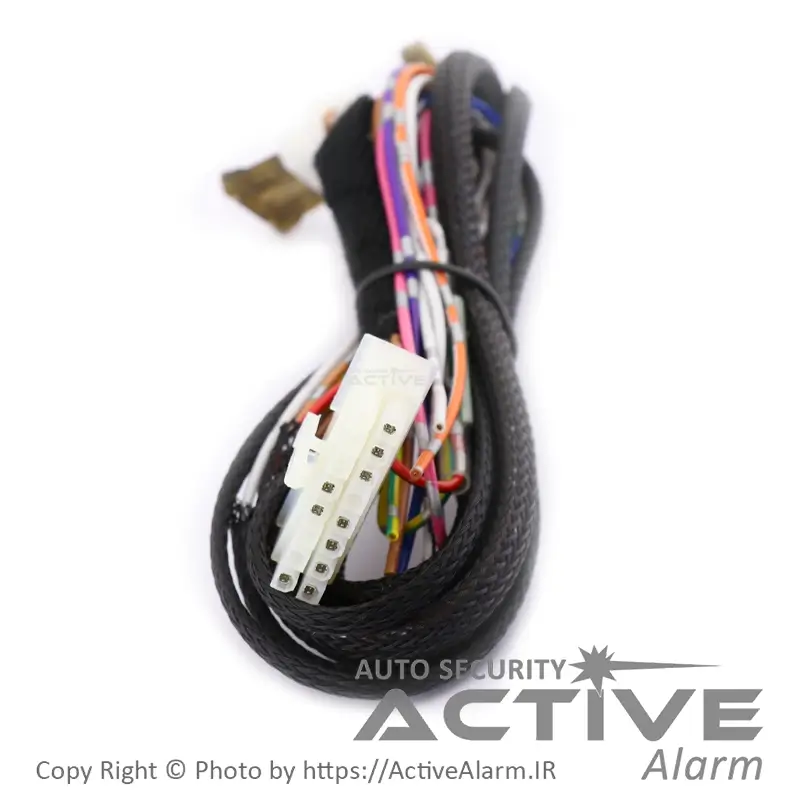

رنگ‌بندی و عملکرد سیم‌ها
جدول زیر تمامی سیم‌های موجود در دستگاه و کاربرد آنها را نشان می‌دهد:
| رنگ سیم | نام / وظیفه | توضیح کامل |
|---|
| قهوه‌ای | B+ ۱۲V | ورودی ولتاژ مستقیم ۱۲ ولت از باتری |
| مشکی | منفی بدنه | اتصال به بدنه خودرو (منفی) |
| سفید | ON Output | خروجی روشن بودن سیستم |
| سبز | ACC Output | خروجی وضعیت ACC |
| قرمز – مشکی | Trunk Release | خروجی بازکردن درب صندوق |
| نارنجی | Unlock Output | خروجی بازکردن درها |
| زرد – سبز | Lock Output (L) | خروجی قفل کردن درها |
| بنفش | Pump Control (+) | ورودی کنترل پمپ بنزین |
| نارنجی – سفید | Brake Input (T) | ورودی پدال ترمز |
| سرخابی | Siren Output | خروجی بلندگوی هشدار |
| آبی – سفید | Turn Lamp Output | اتصال به چراغ گردان |
| کرمی | Shock Sensor | ورودی سنسور ضربه |
| آبی | GPS/GSM Port | پورت ردیابی GPS و GSM |
| نارنجی – مشکی | Special Car Input | ورودی اختصاصی برای خودروهای خاص |
| سفید – مشکی | Window Closer (-) | خروجی بستن پنجره‌ها (اختیاری) |
محل‌های مهم در دستگاه
| بخش | موقعیت | وظیفه / توضیح |
|---|

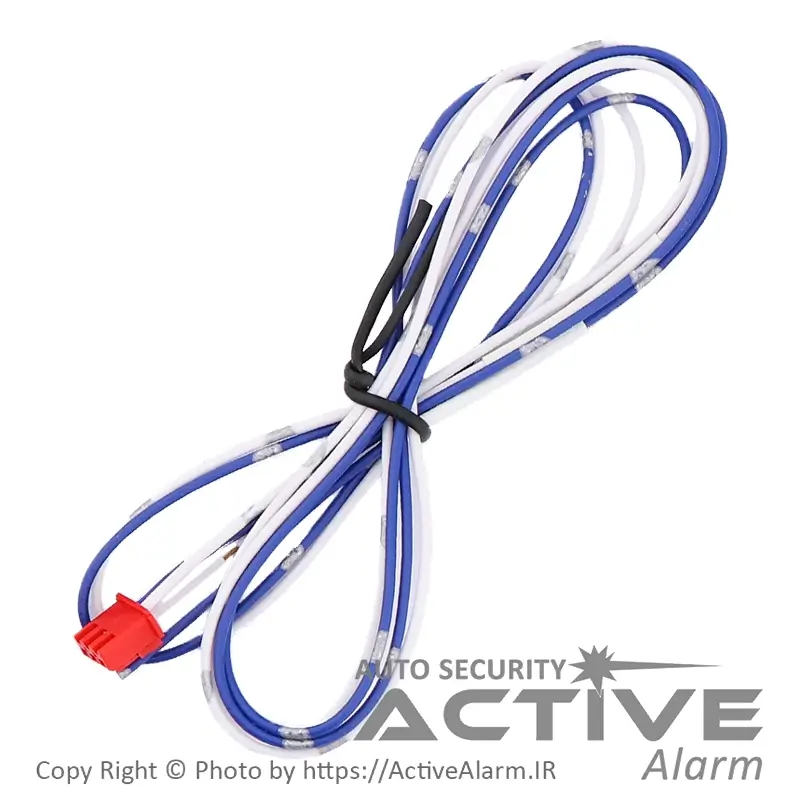

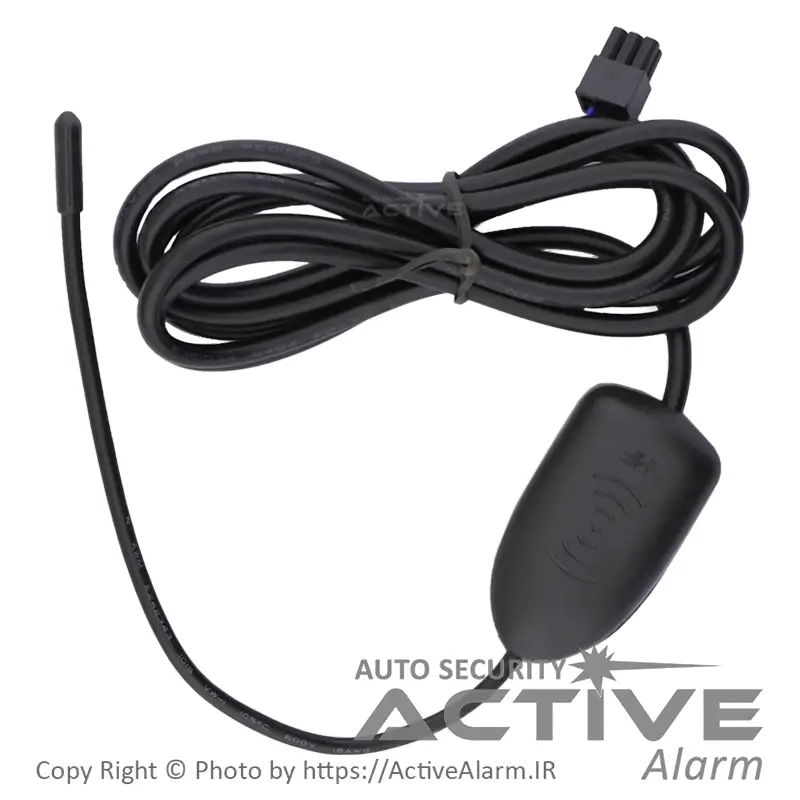

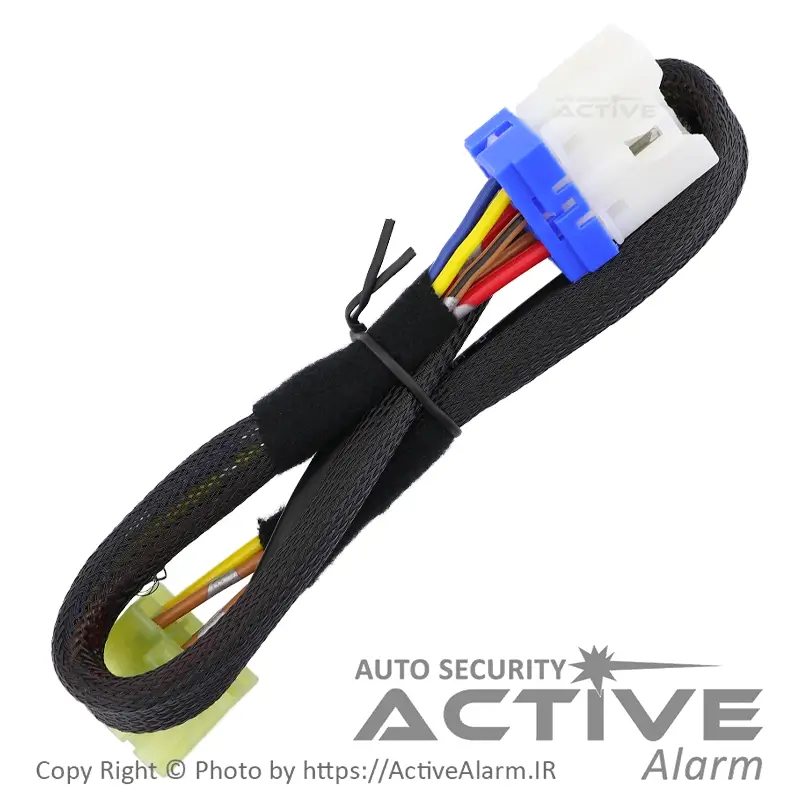

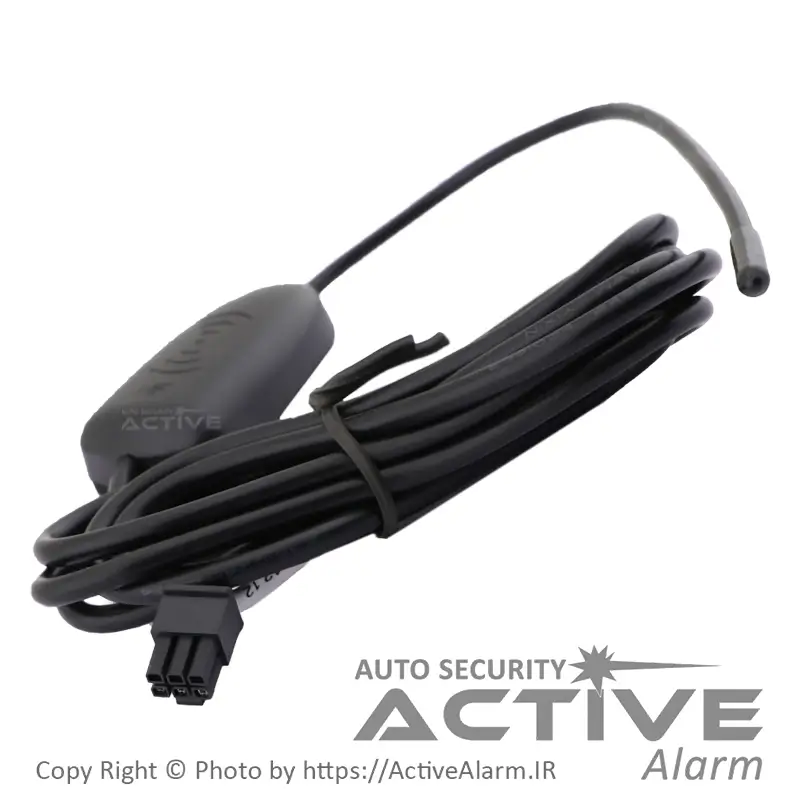

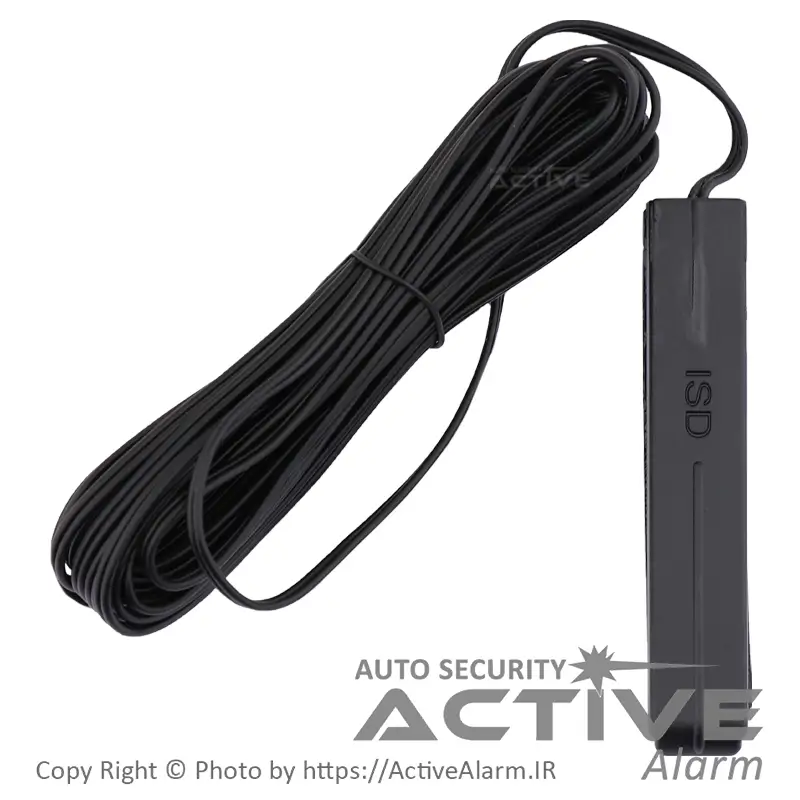

| آنتن RFID | نزدیک دکمه استارت | برای تشخیص کارت الکترونیکی درون ماشین |

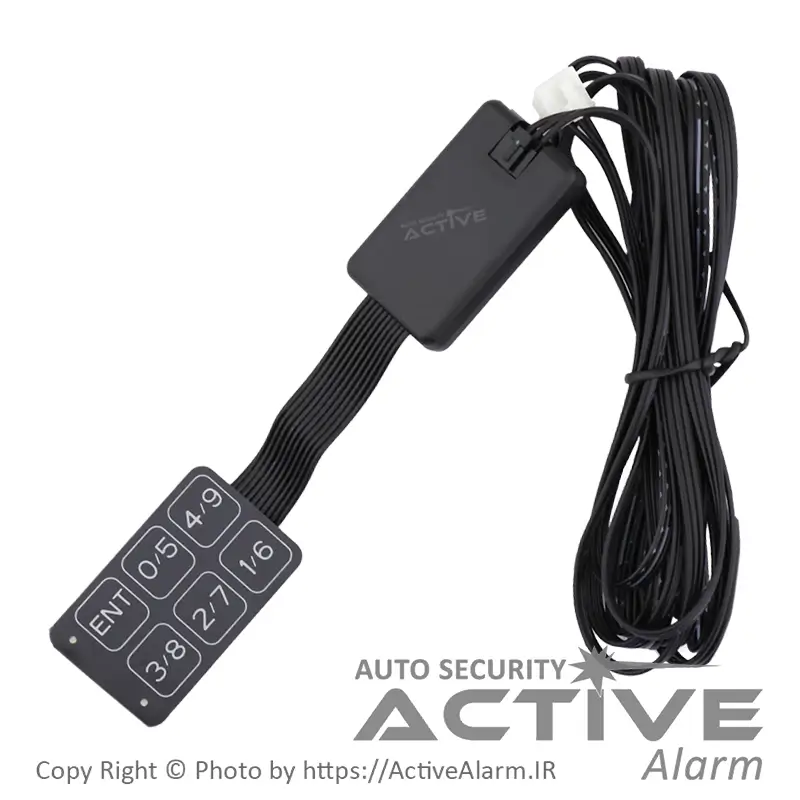

| کی‌بورد رمز | داخل دستگاه (قسمت مدیریت رمز) | برای وارد کردن رمز عبور در صورت از دست دادن کلید |
| آنتن ریموت | قسمت عقب یا کناری دستگاه | دریافت سیگنال از ریموت کنترل |
| چراغ گردان | متصل به سیم آبی – سفید | نمایش وضعیت سیستم (فعال/غیرفعال/هشدار) |
| بلندگو (سایرن) | متصل به سیم سرخابی | پخش هشدار صوتی در صورت فعال شدن آلارم |
نکات مهم در مورد سیم‌کشی
- عدم اشتباه در رنگ سیم‌ها:
- هر سیم طبق جدول فوق نقش خاصی دارد. اشتباه در اتصال می‌تواند باعث خرابی سیستم یا حتی خودرو شود.
- استفاده از تستر یا دستگاه اندازه‌گیری:
- قبل از اتصال، همواره ولتاژ و نوع سیگنال (مسبی/منفی) را بررسی کنید.
- اتصال به سیستم‌های خودرویی:
- برای اتصال به سیم‌های خودرو، ابتدا سیم‌های مربوط به ACC, ON, START را پیدا کنید.
- سیم‌های قفل و بازکردن درها معمولاً در مرکز کنترل درها (Driver Door Module) یافت می‌شوند.
- سیم‌های اختصاصی برای خودروهای خاص:
- بعضی خودروها سیم‌های خاصی دارند که ممکن است متفاوت باشند. در این مواقع از دفترچه راهنمای خودرو و یا دستگاه تست کار خودرو استفاده کنید.
- اتصال به منبع تغذیه:
- سیم قهوه‌ای (B+) را به منبع تغذیه مستقیم ۱۲ ولت خودرو (معمولاً جعبه فیوز) متصل کنید.
- سیم مشکی را به بدنه خودرو (منفی) متصل کنید.
نحوه اتصال سیم‌ها در خودرو
۱. اتصال به موتور استارت
- سیم START دستگاه را به سیم START خودرو متصل کنید.
- این سیم معمولاً سیم کوچکی است که فقط در زمان استارت جریان دارد.
۲. اتصال به ACC و ON
- سیم ACC و ON دستگاه را به سیم‌های مربوطه خودرو متصل کنید.
- این سیم‌ها معمولاً از سوئیچ اصلی خودرو کنترل می‌شوند.
۳. اتصال به سیستم قفل درها
- سیم‌های Lock (L) و Unlock (UL) را به خروجی‌های مربوطه در مرکز کنترل درها (Central Locking Module) متصل کنید.
۴. سیم چراغ گردان و بوق
- سیم Turn Lamp را به سیم چراغ گردان چپ یا راست خودرو متصل کنید.
- سیم Siren را به بلندگوی هشدار (اگر داشته باشید) متصل کنید.
جدول خلاصه سیم‌ها و اتصالات
| رنگ سیم | نام / اختصار | وظیفه کلی |
|---|
| قهوه‌ای | B+ ۱۲V | اتصال مستقیم به باتری ۱۲ ولت |
| مشکی | GND | اتصال به بدنه خودرو (منفی) |
| سفید | ON Output | خروجی وضعیت ON |
| سبز | ACC Output | خروجی وضعیت ACC |
| قرمز – مشکی | Trunk Release | خروجی بازکردن درب صندوق |
| نارنجی | Unlock Output | خروجی بازکردن درها |
| زرد – سبز | Lock Output (L) | خروجی قفل کردن درها |
| بنفش | Pump Control (+) | ورودی کنترل پمپ بنزین |
| نارنجی – سفید | Brake Input (T) | ورودی پدال ترمز |
| سرخابی | Siren Output | خروجی بلندگوی هشدار |
| آبی – سفید | Turn Lamp Output | چراغ گردان چپ/راست |
| کرمی | Shock Sensor | ورودی سنسور ضربه |
| آبی | GPS/GSM Port | پورت ردیابی GPS و GSM |
| نارنجی – مشکی | Special Car Input | ورودی اختصاصی برای خودروهای خاص |
| سفید – مشکی | Window Closer (-) | خروجی بستن پنجره‌ها (اختیاری) |
