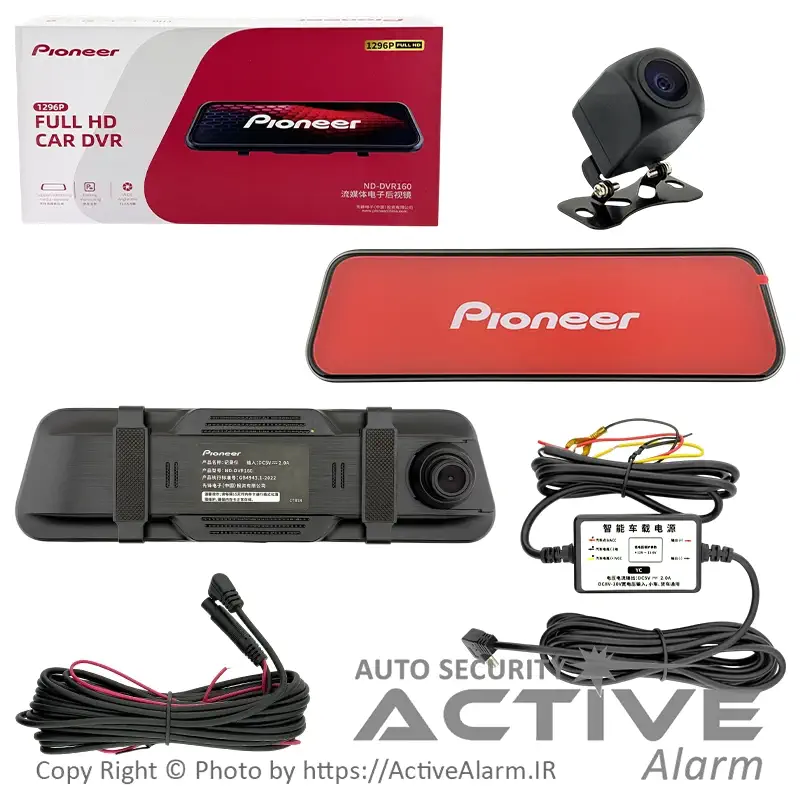

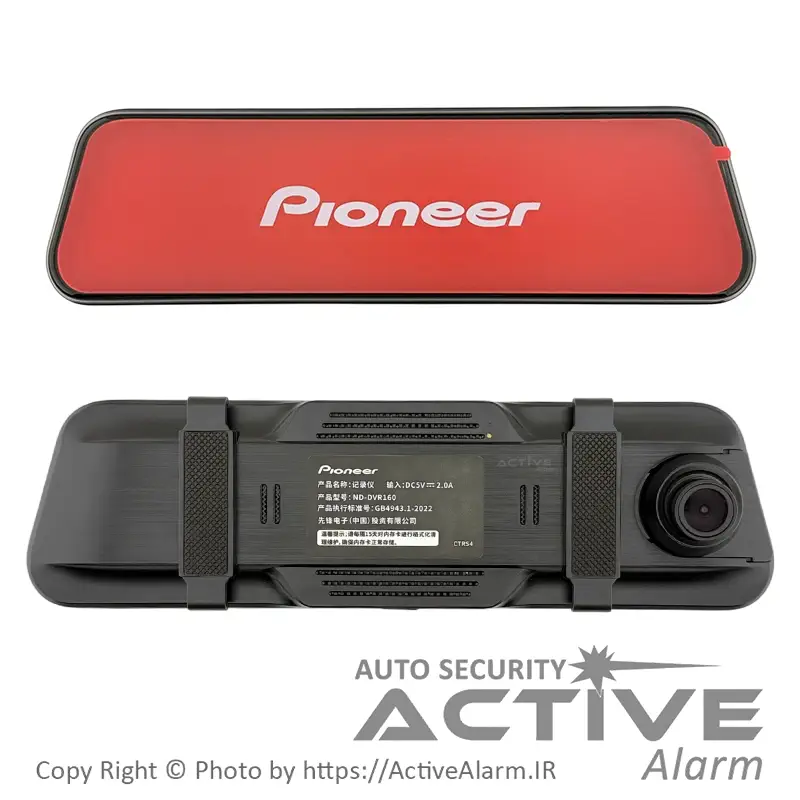

مانیتور آینهای خودرو دو دوربین Pioneer مدل ND-DVR۱۶۰ یک دستگاه حرفه‌ای برای ثبت وقایع و ایمنی رانندگی است که با نصب ساده در خودرو، امکان ضبط تصاویر با کیفیت بالا و مدیریت آسان را فراهم می‌کند. این دستگاه با قابلیت ضبط جلو و عقب (Rear camera اختیاری) و پشتیبانی از کارت حافظه TF تا ۱۲۸ گیگابایت، تجربه‌ای مطمئن و حرفه‌ای برای رانندگان ایجاد می‌کند.
دوربین خودرو Pioneer ND-DVR۱۶۰ یک دستگاه پیشرفته ضبط و نظارت برای خودروها است که با هدف افزایش ایمنی، راحتی رانندگی و حفاظت از خودرو طراحی شده است. این دوربین با کیفیت ضبط ۱۲۹۶P و زاویه دید گسترده، امکان ثبت دقیق جزئیات در محیط‌های مختلف رانندگی و پارکینگ را فراهم می‌کند.
دوربین خودرو پایونیر ND-DVR۱۶۰ با ترکیب کیفیت ضبط ۱۲۹۶P FULL HD، زاویه دید گسترده، نمایشگر لمسی HD و قابلیت ضبط پارکینگ ۲۴ ساعته، انتخابی حرفه‌ای برای هر راننده و مالک خودرو است. این دستگاه به شما کمک می‌کند تا در شرایط مختلف رانندگی، تصاویر با کیفیت و جزئیات دقیق خودرو و محیط اطراف را ثبت کنید، امنیت خودرو را افزایش دهید و در مواقع نیاز، شواهد تصویری دقیق داشته باشید.
مشخصات فنی مانیتور آینهای خودرو دو دوربین Pioneer مدل ND-DVR۱۶۰
| ویژگی | توضیحات |
|---|---|
| مدل محصول | ND-DVR۱۶۰ |
| نام محصول | دوربین ثبت وقایع خودرو (Vehicle mounted tachograph) |
| وضوح تصویر | ۱۲۹۶P FULL HD |
| زاویه دید لنز | ۴G Wide Angle (زاویه باز) | دیافراگم F۲.۰ (نورگیری بالا) |
| نمایشگر | ۹.۳۵ اینچ، IPS لمسی، HD |
| حافظه و ذخیره‌سازی | پشتیبانی از کارت Micro SD تا ۱۲۸GB، کلاس ۱۰ یا بالاتر | فرمت MOV | ضبط مداوم و حلقه‌ای (Loop Recording) |
| مانیتورینگ پارکینگ | پشتیبانی از حالت Time-lapse / ضبط در حالت پارک | پشتیبانی از دوربین عقب و جریان رسانه‌ای |
| منبع تغذیه | ۱۲-۲۴V آداپتور خودرو / DC ۵V=۲A برای واحد اصلی |
| دمای نگهداری | -۲۰°C تا ۷۰°C |
| استاندارد محصول | GB۴۹۴۳.۱-۲۰۲۲ | PAL/NTSC ۵۰Hz/۶۰Hz |
| محل تولید | Dongguan City, Guangdong Province، چین (Made in China) |
| تولیدکننده | Pioneer Electronics (China) Investment Co., Ltd، شانگهای، چین |

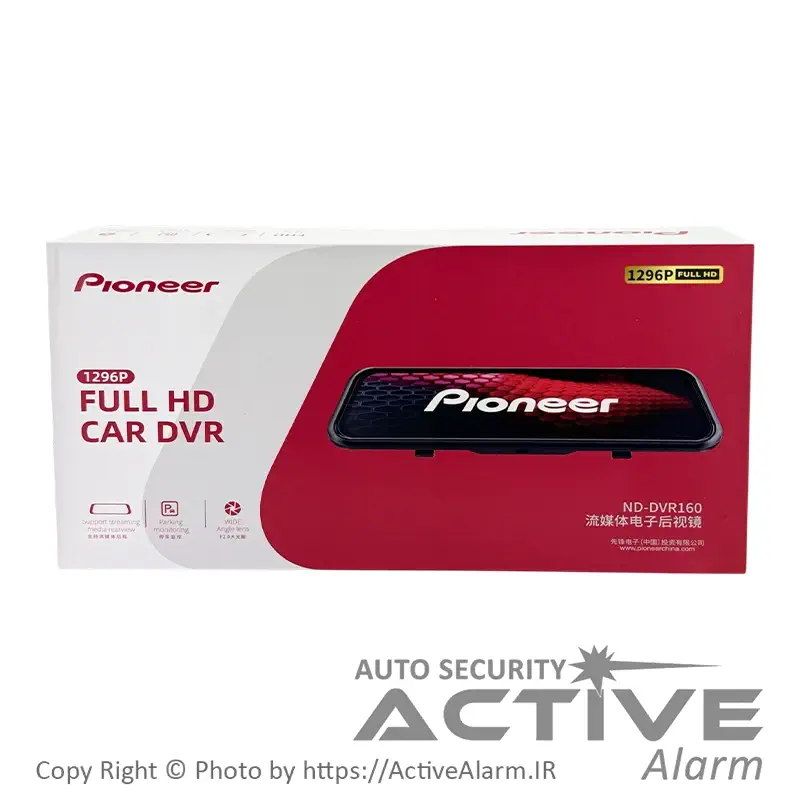

| ابعاد بسته‌بندی | ۳۴۰mm x ۱۱۸mm x ۶۳mm |
قابلیت‌ها و امکانات کلیدی دوربین خودرو پایونیر ND-DVR۱۶۰
ضبط با کیفیت بالا ۱۲۹۶P
امکان ضبط جزئیات واضح و شفاف در طول روز و شب، با زاویه دید گسترده جهت پوشش کامل محیط جلو و عقب خودرو.لنز با دیافراگم F۲.۰ و زاویه باز
نورگیری بالا در شرایط کم‌نور و ثبت تصاویر با کیفیت حتی در شب یا محیط‌های تاریک.نمایشگر لمسی HD ۹.۳۵ اینچ
کنترل راحت و سریع تنظیمات، مشاهده ویدئوها و بازپخش تصاویر با وضوح بالا.پشتیبانی از کارت حافظه تا ۱۲۸GB
امکان ذخیره‌سازی طولانی و ضبط مداوم بدون نگرانی از پر شدن حافظه، به شرط استفاده از کارت کلاس ۱۰ یا بالاتر.ضبط حلقه‌ای و مانیتورینگ پارکینگ
ضبط حلقه‌ای: پوشش دائمی و حذف خودکار فایل‌های قدیمی هنگام پر شدن کارت حافظه.
ضبط پارکینگ Time-lapse: مانیتورینگ ۲۴ ساعته خودرو با مصرف بهینه باتری.

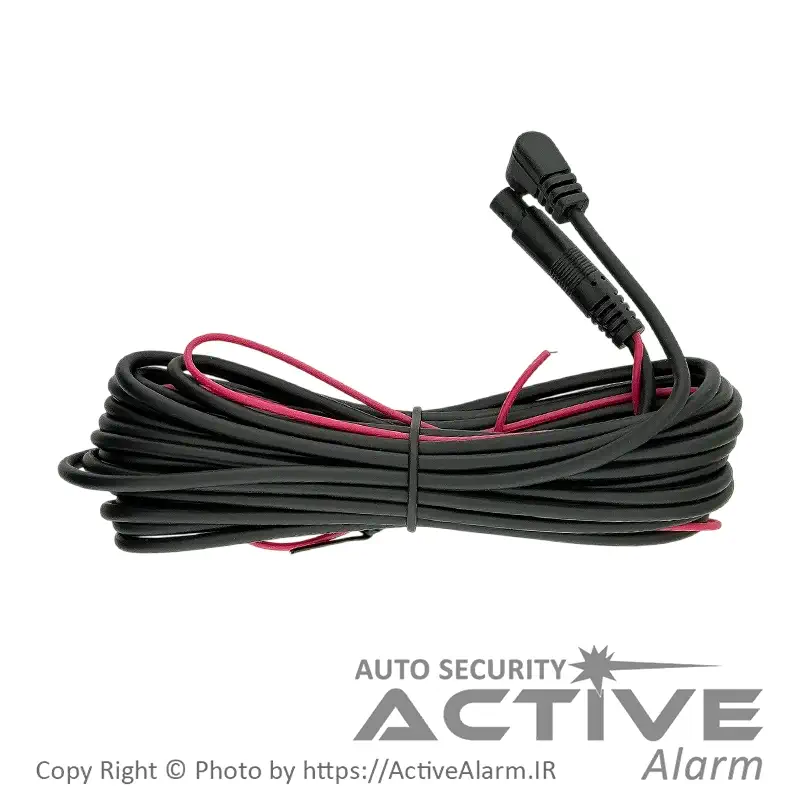

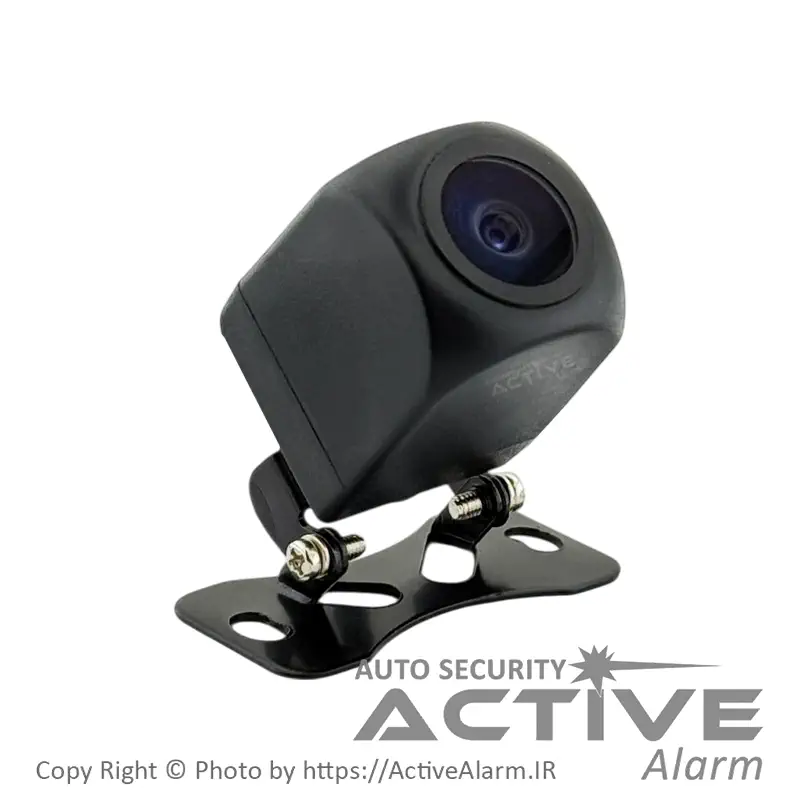

پشتیبانی از دوربین عقب (اختیاری)
امکان اتصال دوربین عقب برای مشاهده تصاویر زنده در نمایشگر و استفاده از حالت دید عقب هنگام پارک کردن.پشتیبانی از سیستم جریان رسانه‌ای دوربین عقب
امکان اتصال به مانیتور خودرو و مشاهده تصاویر زنده از دوربین عقب در نمایشگر.امنیت و مقاومت بالا
مناسب استفاده در محدوده دمایی -۲۰ تا ۷۰ درجه سانتی‌گراد
مقاوم در برابر لرزش و ضربه‌های معمولی خودرو
سازگاری با ولتاژ خودرو ۱۲-۲۴ ولت
کارکرد با اکثر خودروهای سواری و سنگین، با امکان تغذیه مستقیم از باتری یا آداپتور استاندارد.
ویژگی‌های جانبی دوربین خودرو Pioneer ND-DVR۱۶۰
رابط USB-mini برای اتصال و انتقال داده‌ها
میکروفن داخلی و اسپیکر برای ضبط صدا
قابلیت انتخاب زبان چندگانه
فرمت MOV با استاندارد H.۲۶۴ برای فشرده‌سازی و کیفیت بالا
حالت روشن/خاموش خودکار با استارت خودرو
نکات مهم برای استفاده و نگهداری
حتماً قبل از استفاده، کارت حافظه TF را روی دستگاه فرمت کنید.
از استفاده در محیط‌های با دمای غیرعادی، میدان مغناطیسی قوی یا لرزش شدید خودداری کنید.
فقط از کابل و آداپتورهای استاندارد و دارای گواهی CCC استفاده شود.
از باز کردن یا تعویض باتری توسط افراد غیر متخصص خودداری کنید.
دستگاه برای استفاده به عنوان کمک رانندگی طراحی شده است؛ بیش از حد به آن وابسته نشوید.
برای ذخیره‌سازی ویدئوهای پایدار، از کارت حافظه برند و کلاس بالا استفاده کنید.
نکات ایمنی و هشدارها
| شماره | نکته ایمنی |
|---|---|
| ۱ | این دوربین تنها برای نصب و استفاده در خودرو طراحی شده است. |
| ۲ | در حین رانندگی از دستکاری دستگاه یا استفاده از اپلیکیشن‌های کنترلی خودداری کنید. |
| ۳ | از استفاده و نگهداری دستگاه در دماهای غیرعادی خودداری کنید. |
| ۴ | از محیط‌های دارای میدان مغناطیسی قوی یا لرزش شدید دوری کنید. |
| ۵ | تنها از کابل برق رسمی همراه محصول استفاده کنید؛ استفاده از کابل غیر استاندارد ممکن است مشکلات غیرمنتظره ایجاد کند. |
| ۶ | محصول به‌صورت پیش‌فرض بدون آداپتور برق عرضه می‌شود. هنگام استفاده، از آداپتور برق دارای گواهی CCC و مطابق استاندارد GB۸۸۹۸ با خروجی ۵VDC و جریان حداقل ۱A استفاده کنید. |
| ۷ | باز کردن یا تعویض باتری توسط کاربران ممنوع است؛ در صورت نیاز با نمایندگی یا افراد متخصص اقدام کنید. باتری نباید در معرض نور مستقیم، حرارت زیاد یا محیط‌های مشابه قرار گیرد. |
| ۸ | هشدار: کار کردن دستگاه ممکن است در محیط‌های مسکونی موجب ایجاد تداخل رادیویی شود. |
سلب مسئولیت
قبل از استفاده از این دوربین، لازم است تمامی نکات زیر را مطالعه و درک کنید. استفاده از محصول به معنی پذیرش کامل مسئولیت موارد زیر است:
دستگاه یک محصول کمکی رانندگی است و استفاده بیش از حد ممکن است موجب بروز حادثه شود.
زاویه دید وسیع دوربین ممکن است تصاویر با محیط واقعی تفاوت داشته باشد.
از استفاده دستگاه در سرعت بالا خودداری کنید تا از حواس‌پرتی و حوادث جلوگیری شود.
بدون راهنمایی متخصص، هیچ قطعه‌ای را تعویض نکنید.
دوربین را در محیط مرطوب یا داخل آب قرار ندهید.
ولتاژ خروجی دستگاه ۵V است؛ از منابع برق خارجی استفاده نکنید.
قطع غیرمجاز برق هنگام ضبط می‌تواند موجب آسیب یا از بین رفتن آخرین فایل ویدئویی شود.
برخوردهای شدید در حین ضبط می‌تواند موجب آسیب یا از بین رفتن ویدئو شود.
از کارت حافظه با سرعت بالا (حداقل ۱۲۰MB/S) استفاده کنید تا کیفیت ویدئو و ذخیره‌سازی تضمین شود.
راهنمای نصب مانیتور آینهای خودرو دو دوربین Pioneer مدل ND-DVR۱۶۰
| مرحله | دستورالعمل |
|---|---|
| ۱ | موتور خودرو را خاموش کنید. |
| ۲ | محل مناسب برای نصب دوربین پیدا کنید؛ محل نصب نباید دید راننده را مسدود کند و شیشه محل نصب را تمیز کنید. |
| ۳ | زاویه لنز را تنظیم کنید تا هم‌سطح با زمین باشد. |

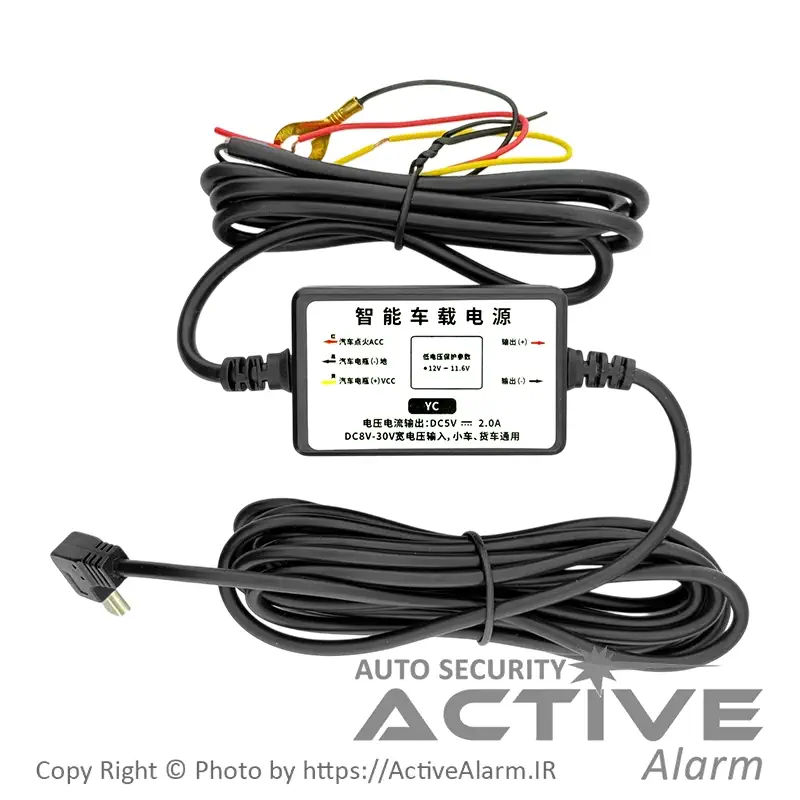

| ۴ | نسخه اتصال به جعبه فیوز: کابل‌های B+ (همیشه روشن)، ACC (با روشن شدن موتور فعال می‌شود) و GND (زمین) را متصل کنید و USB را به دوربین وصل کنید. |
| ۵ | موتور را روشن کرده و عملکرد دوربین و ضبط ویدئو را بررسی کنید. |
بهترین محل نصب: نزدیک جعبه فیوز، معمولاً در سمت چپ راننده یا نزدیک فرمان.

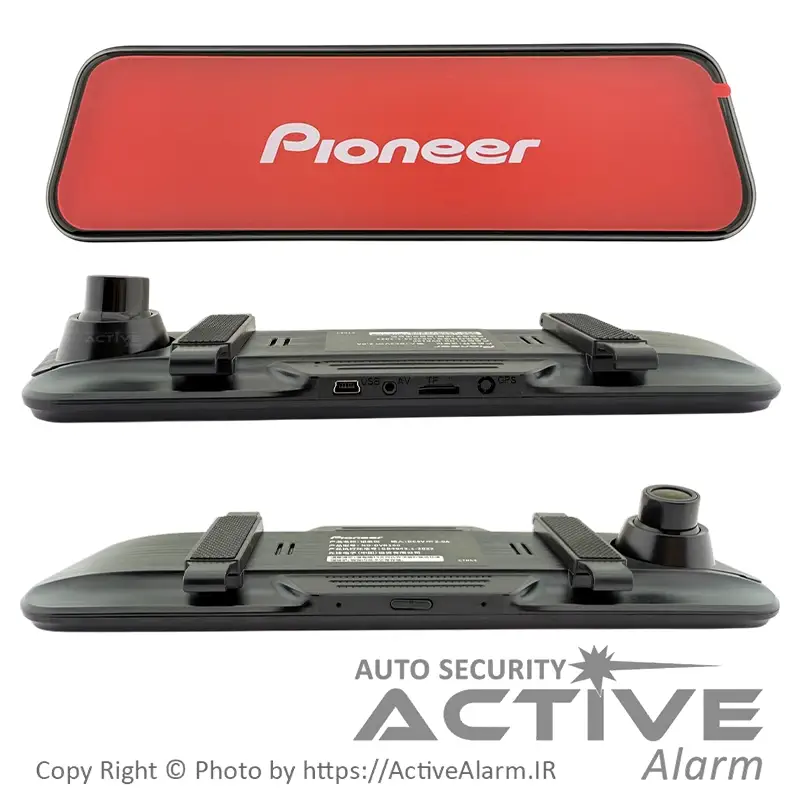

توضیح اجزاء و کلیدها
| بخش | عملکرد |
|---|---|
| شکاف کارت TF | وارد کردن کارت حافظه تا ۱۲۸ گیگابایت |
| پورت دوربین عقب | اتصال دوربین عقب اختیاری |
| پورت USB | اتصال کابل برق و داده |
| دکمه پاور | روشن/خاموش کردن دستگاه و صفحه نمایش |
| صفحه لمسی | دسترسی به منوها و کنترل عملکردها |
عملکرد دکمه پاور:
فشار کوتاه: روشن/خاموش کردن صفحه نمایش
فشار طولانی: روشن/خاموش کردن دستگاه و ذخیره خودکار فایل‌ها
عملکردها و آیکون‌ها
| آیکون | عملکرد |
|---|---|
| ضبط ویدئو | شروع/توقف ضبط |
| ضبط صدا | روشن/خاموش کردن ضبط صدا |
| تغییر دوربین | نمایش جلو/عقب/هر دو |
| بازپخش | نمایش ویدئوهای ضبط شده |
| قفل فایل | قفل کردن فایل ویدئویی فعلی |
| عکس گرفتن | ثبت تصویر از دوربین جلو/عقب |
| تنظیمات | دسترسی به منوی تنظیمات |
| زمان ضبط | نشان‌دهنده وضعیت ضبط (فلش قرمز = در حال ضبط) |
| کارت حافظه | نشان‌دهنده وضعیت کارت (وارد شده/وارد نشده) |
| میکروفون | روشن/خاموش |
| تغذیه | شارژ/کامل |
| کنترل صوتی | نمایش دستورات صوتی |
دستورات صوتی:
روشن/خاموش کردن صفحه نمایش
روشن/خاموش ضبط صدا
قفل ویدئو
نمایش دوربین جلو/عقب
منوی اصلی و تنظیمات
| شماره | عملکرد |
|---|---|
| ۱ | طول ضبط ویدئو: ۱ دقیقه / ۳ دقیقه |
| ۲ | حالت دنده عقب: تمام صفحه / زاویه باز |
| ۳ | کنترل صوتی: روشن/خاموش |
| ۴ | روشنایی صفحه: معمولی / پرنور |
| ۵ | خاموشی خودکار صفحه: ۱ دقیقه / ۳ دقیقه / همیشه روشن |
| ۶ | زبان: چندین زبان |
| ۷ | تنظیم زمان |
| ۸ | حالت نمایش هنگام روشن شدن: جلو / عقب / هر دو |
| ۹ | ضبط تایم لپس: ۸h / ۱۲h / ۲۴h / خاموش |
| ۱۰ | فرمت کارت حافظه |
| ۱۱ | بازگشت به تنظیمات کارخانه |
| ۱۲ | درباره: نسخه نرم‌افزار |
| ۱۳ | کلید بازگشت |
عملکرد تایم‌لپس و مانیتورینگ پارک
در حالت ۱۲V، تایم‌لپس پیش‌فرض خاموش است.
با فعال کردن تایم‌لپس و خاموش بودن موتور، دوربین وارد حالت ۲۴ ساعته مانیتورینگ می‌شود.
هر فریم معادل ۱ ثانیه است و در صورت پر شدن کارت، فایل‌های قدیمی حذف و ضبط تکراری انجام می‌شود.
حفاظت از کمبود برق: اگر ولتاژ باتری کمتر از ۱۱.۶-۱۱.۸V شود، دستگاه به حالت حفاظت می‌رود.
توجه: مصرف باتری خودرو برای مانیتورینگ پارک حدودی است و اگر باتری بیش از ۱.۵ سال عمر داشته باشد، بهتر است این ویژگی غیرفعال شود.
گارانتی و خدمات
دوره گارانتی: دو ماه از تاریخ خرید
شامل تعمیر و تعویض قطعات در صورت خرابی محصول در شرایط استفاده معمول
موارد خارج از گارانتی:
نصب یا استفاده نادرست
تعمیر توسط افراد غیر متخصص
تغییر اطلاعات شناسایی محصول
آسیب‌های ناشی از محیط نامناسب یا سوء استفاده
آسیب کارت حافظه توسط اشخاص ثالث
در صورت نیاز به راهنمایی و دریافت مشاوره می‌توانید از کارشناسان مجموعه اَکتیوآلارم سوالات خود را بپرسید.
