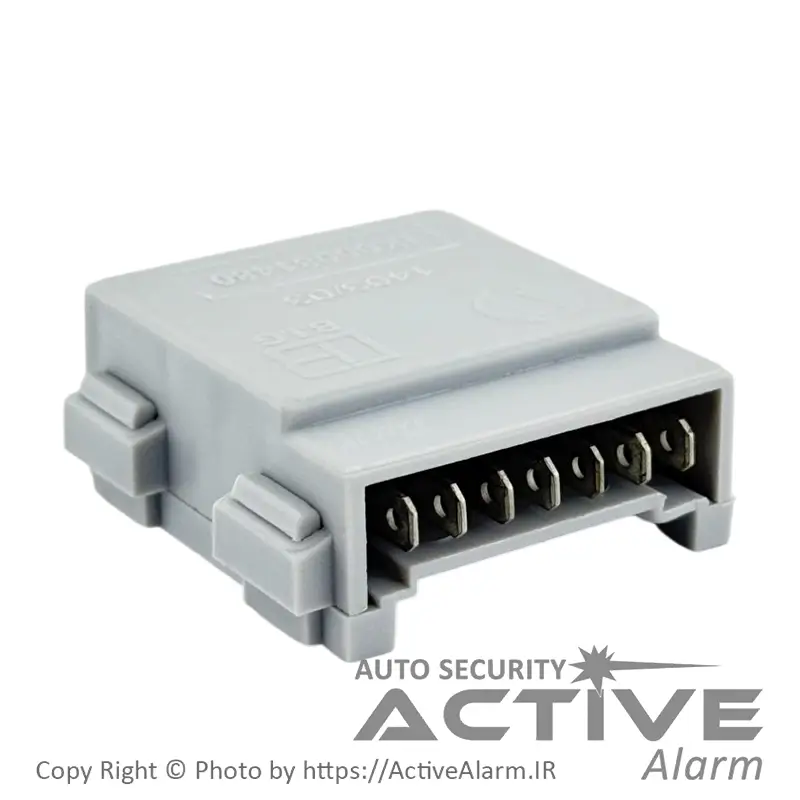

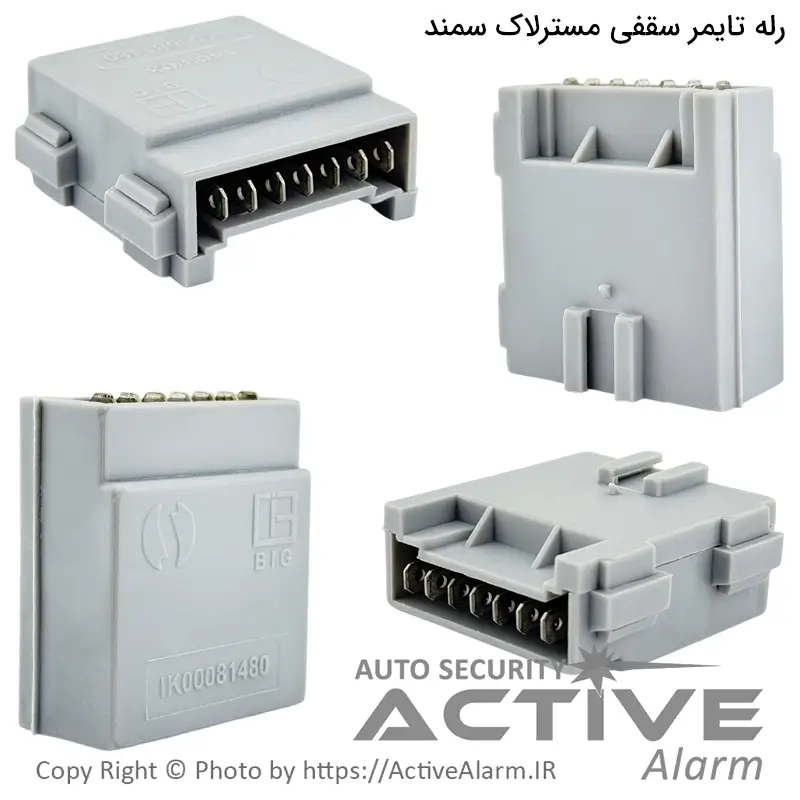

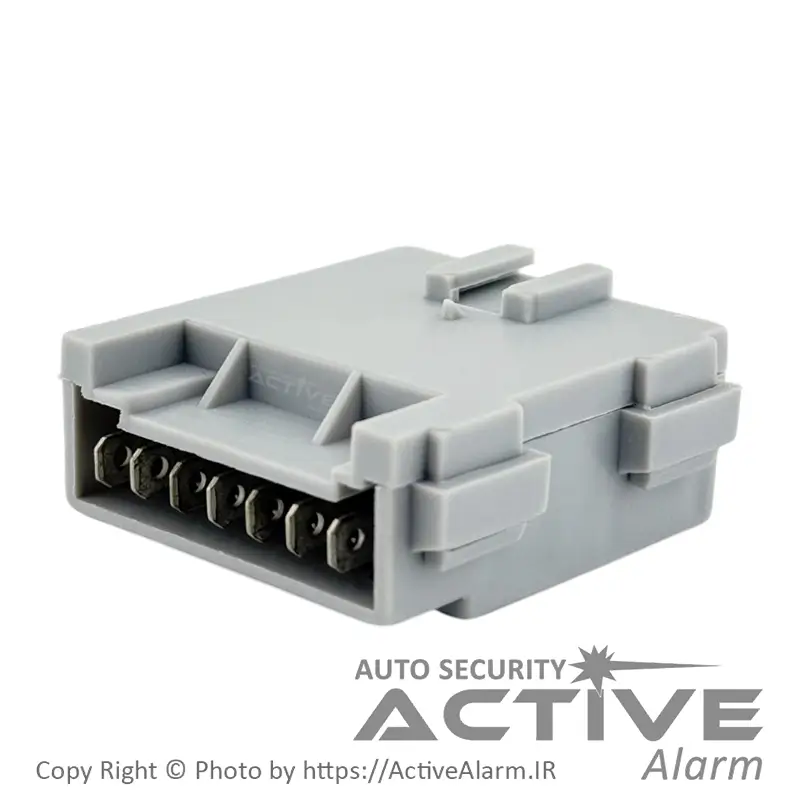

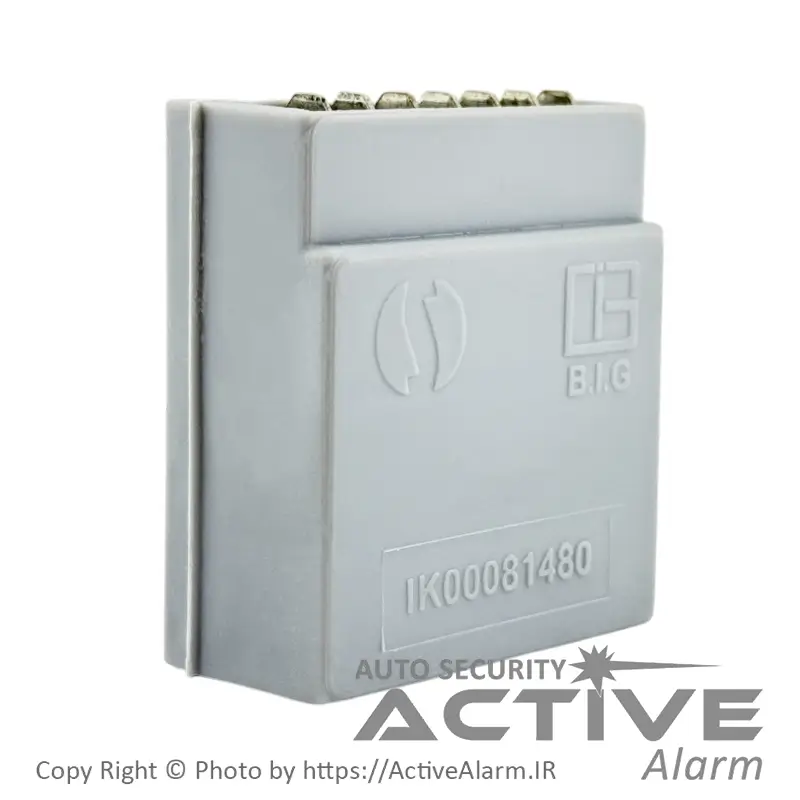

رله تایمر چراغ سقف مسترلاک خودرو سمند

توضیحات

رله تایمر چراغ سقف مسترلاک خودرو سمند یکی از اجزای کلیدی در فضای داخلی کابین است که دو نقش مهم ایفا می‌کند:

1. تأمین روشنایی داخل خودرو

2. نمایش وضعیت باز یا بسته بودن درب‌ها

در خودروهای مدرن، این چراغ‌ها به صورت هوشمندانه‌تری عمل می‌کنند و هنگام خاموش شدن، نور به‌تدریج کاهش می‌یابد. این خاموشی تدریجی باعث می‌شود سرنشینان تجربه‌ای راحت‌تر و بدون خیرگی ناگهانی نور داشته باشند.

عملکرد یونیت تایمر چراغ سقفی

این یونیت با درب‌های خودرو و سوئیچ در ارتباط مستقیم است. با بررسی مداوم وضعیت درب‌ها و سوییچ، در صورت باز بودن درب، چراغ سقفی را روشن می‌کند و پس از بستن درب‌ها، به‌صورت تدریجی و نرم چراغ را خاموش می‌نماید. این کار، هم باعث راحتی بصری و هم طول عمر بیشتر چراغ می‌شود.

ویژگی‌ها یونیت تایمر چراغ سقفی

۱. کنترل‌کننده دقیق

• بهره‌مندی از ترانزیستور BD۶۷۷ از نوع زوج دارلینگتون

• امکان تحمل جریان بالا

• استفاده از کنترل دیجیتال برای سوییچ ماسفت‌ها
  (طبق منبع، این کنترلر ممکن است در برخی نسخه‌ها برای کنترل سرعت فن یا پمپ سوخت هم استفاده شده باشد)

۲. محافظت الکترونیکی

• دارای دیود محافظتی برای جلوگیری از سوختن BD۶۷۷

• استفاده از دیودهای قدرتمند ۱N۴۰۰۷

• محافظت در برابر اتصال کوتاه و فعال شدن فیوز در شرایط خطرناک

۳. برد مدار چاپی (PCB) مقاوم

• جنس برد: CEM-۱ (Composite Epoxy Material)

• ضخامت برد: ۱.۶ میلی‌متر

• مقاومت الکتریکی: حدود ۱ گیگااهم

• مقاومت حرارتی و مکانیکی بالا

• برد تک‌لایه با نواحی مخصوص قلع‌گیری بیشتر برای مسیرهای پرجریان

۴. بدنه و اتصالات

• پایه‌های اتصال: برنج با آبکاری قلع و روی

• جنس قاب: ABS ۳۳۰ مقاوم

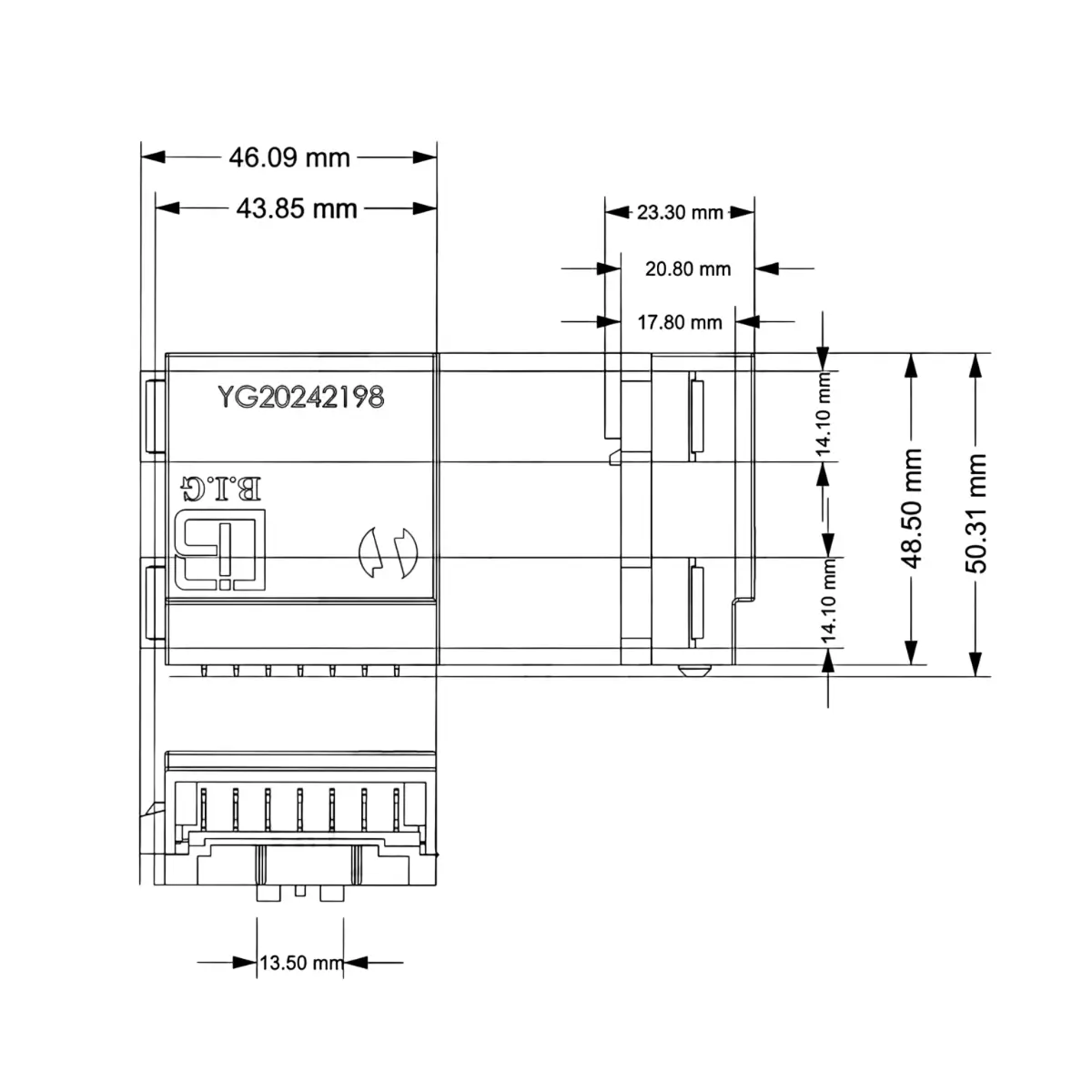

• ابعاد: ۴۸.۵ × ۳۹ × ۲۰.۸ میلی‌متر

• وزن: ۲۶۹ گرم

• نوع اتصال: سوکتی

• رنگ: طوسی

مشخصات فنی و دقیق رله تایمر چراغ سقف مسترلاک خودرو

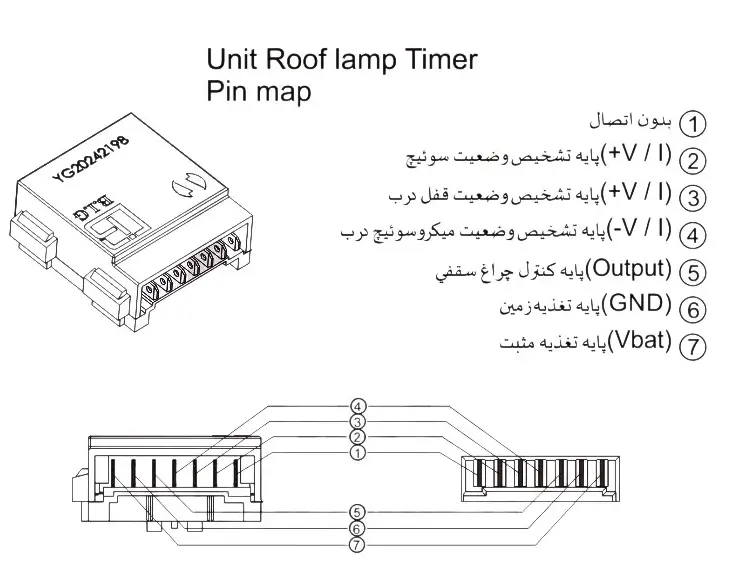

سیم بندی و نقشه نصب رله تایمر چراغ سقف مسترلاک خودرو سمند
