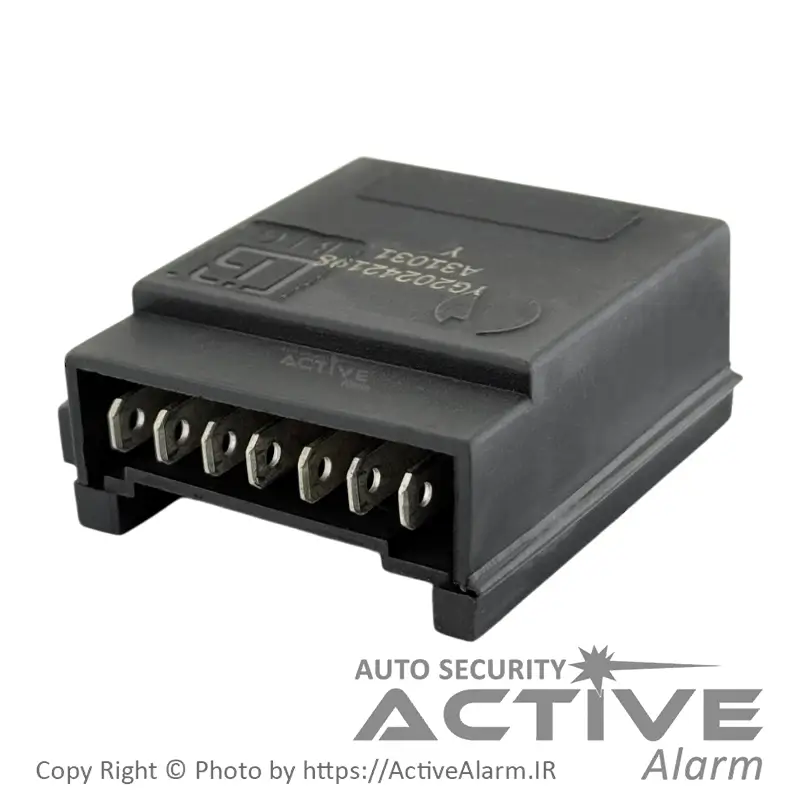

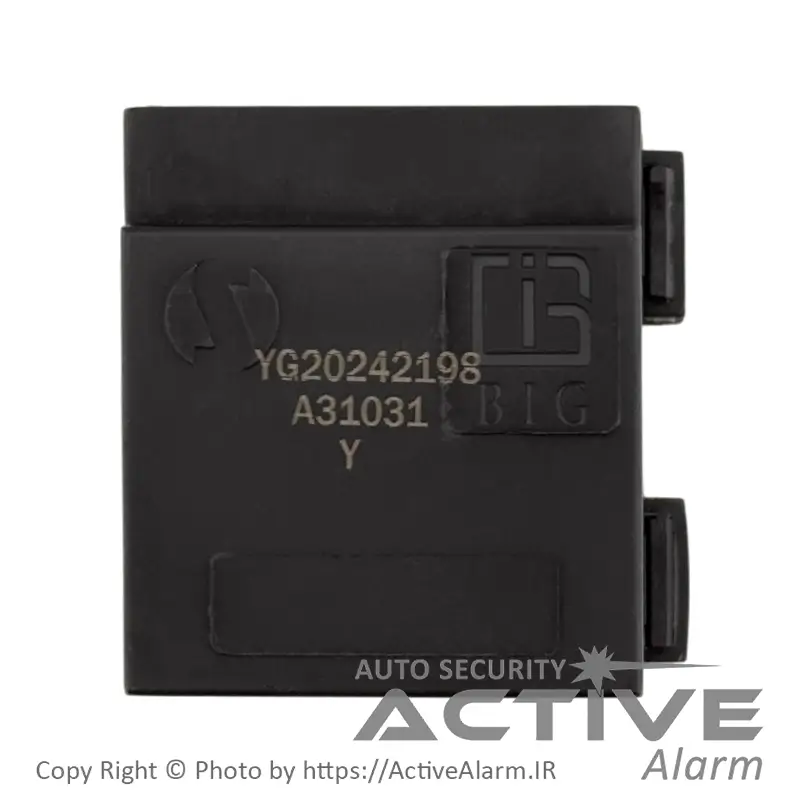

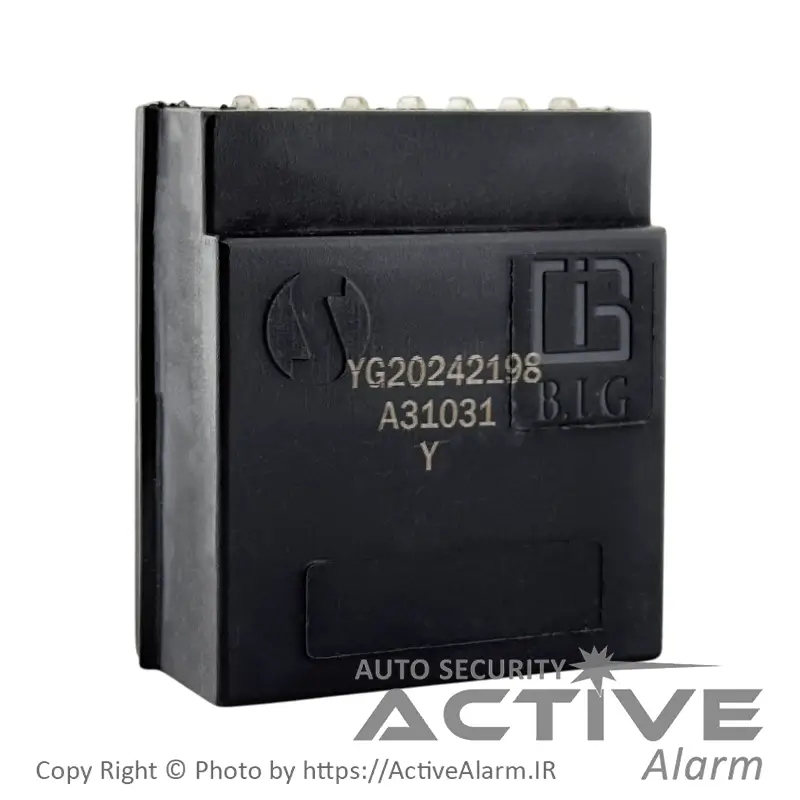

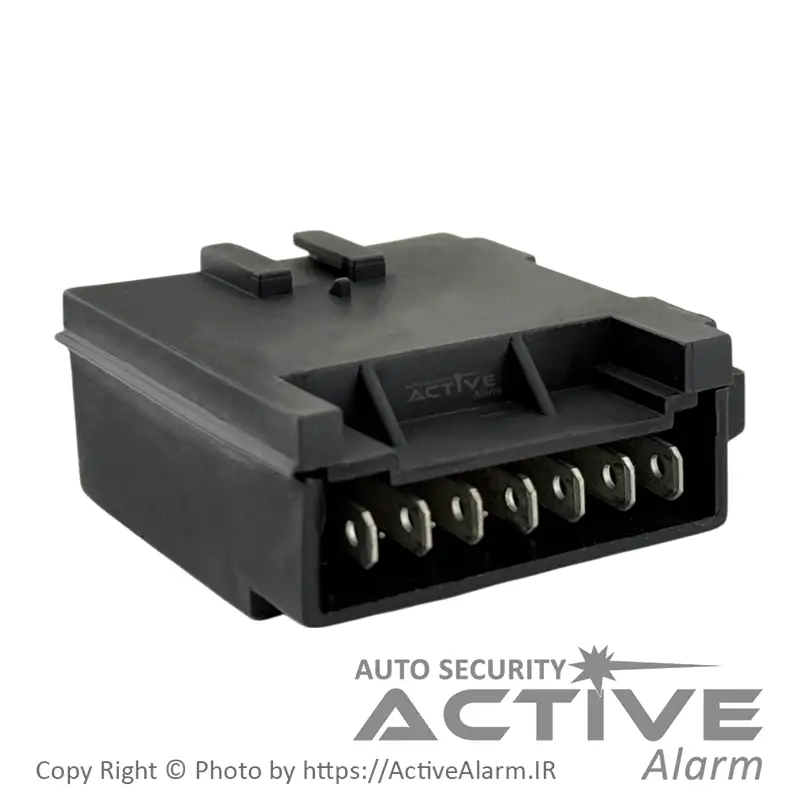

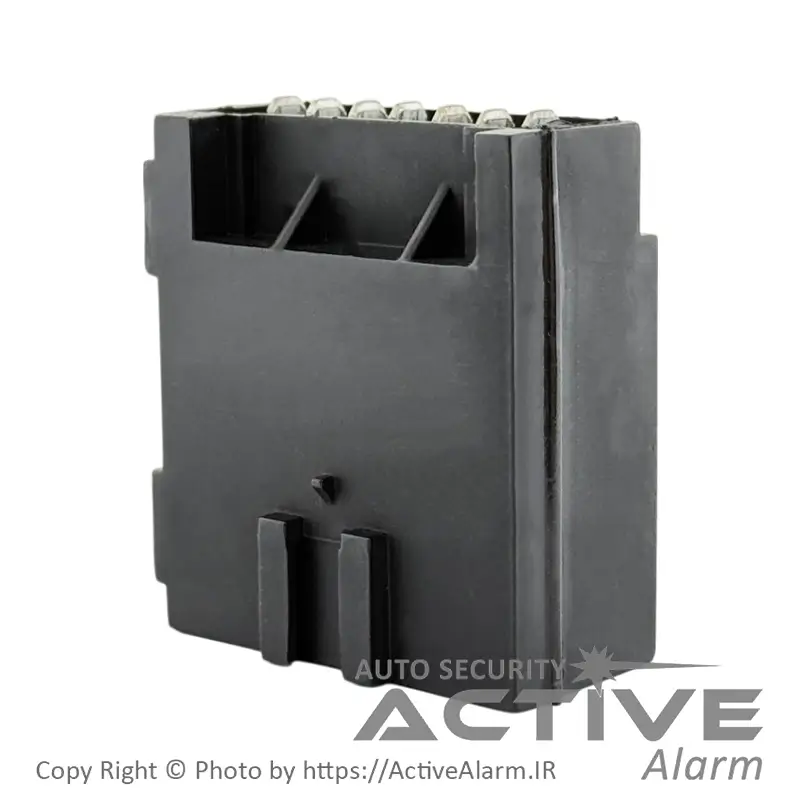

رله تایمر چراغ سقف پژو پارس یکی از اجزای کلیدی در فضای داخلی کابین است که دو نقش مهم ایفا می‌کند:
تأمین روشنایی داخل خودرو
نمایش وضعیت باز یا بسته بودن درب‌ها
در خودروهای مدرن، این چراغ‌ها به صورت هوشمندانه‌تری عمل می‌کنند و هنگام خاموش شدن، نور به‌تدریج کاهش می‌یابد. این خاموشی تدریجی باعث می‌شود سرنشینان تجربه‌ای راحت‌تر و بدون خیرگی ناگهانی نور داشته باشند.
عملکرد یونیت تایمر چراغ سقف پژو پارس
این یونیت با درب‌های خودرو و سوئیچ در ارتباط مستقیم است. با بررسی مداوم وضعیت درب‌ها و سوییچ، در صورت باز بودن درب، چراغ سقفی را روشن می‌کند و پس از بستن درب‌ها، به‌صورت تدریجی و نرم چراغ را خاموش می‌نماید. این کار، هم باعث راحتی بصری و هم طول عمر بیشتر چراغ می‌شود.
ویژگی‌ها یونیت تایمر چراغ سقف پژو پارس
۱. کنترل‌کننده دقیق
بهره‌مندی از ترانزیستور BD۶۷۷ از نوع زوج دارلینگتون
امکان تحمل جریان بالا
استفاده از کنترل دیجیتال برای سوییچ ماسفت‌ها
(طبق منبع، این کنترلر ممکن است در برخی نسخه‌ها برای کنترل سرعت فن یا پمپ سوخت هم استفاده شده باشد)
۲. محافظت الکترونیکی
دارای دیود محافظتی برای جلوگیری از سوختن BD۶۷۷
استفاده از دیودهای قدرتمند ۱N۴۰۰۷
محافظت در برابر اتصال کوتاه و فعال شدن فیوز در شرایط خطرناک
۳. برد مدار چاپی (PCB) مقاوم
جنس برد: CEM-۱ (Composite Epoxy Material)
ضخامت برد: ۱.۶ میلی‌متر
مقاومت الکتریکی: حدود ۱ گیگااهم
مقاومت حرارتی و مکانیکی بالا
برد تک‌لایه با نواحی مخصوص قلع‌گیری بیشتر برای مسیرهای پرجریان
۴. بدنه و اتصالات
پایه‌های اتصال: برنج با آبکاری قلع و روی
جنس قاب: ABS ۳۳۰ مقاوم
ابعاد: ۴۸.۵ × ۳۹ × ۲۰.۸ میلی‌متر
وزن: ۲۶۹ گرم
نوع اتصال: سوکتی
رنگ: مشکی
مشخصات فنی و دقیق رله تایمر چراغ سقف پژو پارس
| پارامتر | مقدار |
|---|---|
| محدوده ولتاژ کاری | ۹V – ۱۶V |
| جریان آماده‌به‌کار | حداکثر ۱۰ میلی‌آمپر |
| حداکثر جریان خروجی | ۳۰۰ میلی‌آمپر |
| حداکثر توان خروجی | ۳.۶ وات |
| نوع سیگنال خروجی | کنترلی و راه‌انداز |
| ولتاژ خروجی | ۱۲ ولت |
| دمای کاری | -۳۰ تا ۱۲۰ درجه سانتی‌گراد |
| رطوبت کاری | ۰% – ۹۰% |
| طول عمر عملکردی | ۱۰۷ × ۱ سیکل |
| قطعه کنترل‌شونده | چراغ سقفی |
| قطعه کنترلی / تشخیص درب | مدار مجتمع برنامه‌پذیر |
| شرایط عملکرد | بررسی وضعیت درب‌ها |
| کاربری‌های احتمالی اضافی | کنترل پمپ بنزین، مه‌شکن جلو، رله بوق (طبق منبع) |
سیم بندی و نقشه نصب رله تایمر چراغ سقف پژو پارس
