یونیت BSI پژو ۲۰۶ نقش اساسی در مدیریت سیستم برق خودرو دارد. شناخت دقیق مدل‌ها، علائم خرابی و نحوه تست و برنامه‌ریزی آن برای هر راننده و تعمیرکار ضروری‌ست. پیشنهاد می‌شود در صورت خرابی، به جای تعویض کورکورانه، ابتدا عیب‌یابی دقیق انجام شود و در صورت امکان، ریپروگرم یا تعمیر نرم‌افزاری انجام شود.

سیستم BSI (Built-in Systems Interface) یکی از مهم‌ترین اجزای الکترونیکی در خودروهای پژو ۲۰۶ است. این سیستم، در کنار کاهش حجم سیم‌کشی‌ها، وظیفه مدیریت ارتباط میان واحدهای مختلف ECU را برعهده دارد و به‌نوعی مغز الکترونیکی خودرو محسوب می‌شود. در فروشگاه اکتیو آلارم با تجربه و تخصص کامل در حوزه سیستم‌های مولتی‌پلکس، اطلاعات جامع و خدمات لازم برای این سیستم را فراهم کرده‌ایم.

---

آموزش ویدئویی روش ریست BSI در پژو ۲۰۶

---

 دلایل ریست کردن BSI پژو ۲۰۶

بسیاری از مشکلات الکتریکی یا امنیتی در پژو ۲۰۶ با ریست کردن BSI قابل حل هستند. برخی از دلایل رایج عبارتند از:

• مشکلات الکتریکی:
  • چراغ‌های جلو/عقب کار نمی‌کنند.
  • از کار افتادن کمپرسور کولر و کار نکردن آن.
  • درب‌ها به‌صورت خودکار قفل نمی‌شوند.
  • وجود خلل یا از کار افتادن ادوات داخلی
  • از کار افتادن چراغ صندوق عقب
  • از کار افتادن در بازکن برقی صندوق عقب
  • از کار افتادن چراغ سقفی
  • از کار افتادن چراغ های کوچک جلو و عقب
  • از کار افتادن مه شکن جلو و عقب
• مشکلات امنیتی:
  • فلاشر قرمز داشبورد چشمک نمی‌زند.
  • سیستم ضدسرقت خودرو مشکل دارد.
• مشکلات سنسوری:
  • برای بازتنظیم سنسورهای مختلف.
• وضعیت Eco Mode:
  • خودرو به‌طور مکرر به حالت Eco Mode می‌رود و روشن نمی‌شود.

---

جدول مشکلات رایج BSI و راه‌حل‌ها

مشکل	علت احتمالی	راه‌حل
کولر کار نمی‌کند	خطای نرم‌افزاری یا خرابی IC کولر	دانلود مجدد BSI و تنظیمات یا تعویض IC
چراغ‌های کوچک کار نمی‌کنند یا همیشه روشن هستند	خرابی IC چراغ‌های کوچک	تعویض IC چراغ‌های کوچک
فلاشر کار نمی‌کند	خطای نرم‌افزاری یا مشکل در BSI	دانلود مجدد BSI و انجام تنظیمات
نمایشگر داشبورد اطلاعات را بازنویسی می‌کند	مشکل در BSI	تشخیص حرفه‌ای و تعمیر یا برنامه‌ریزی مجدد BSI
راهنما کار نمی‌کند	خطای BSI	دانلود BSI یا بررسی مدار
پمپ بنزین برق ندارد	فیوز F2 سوخته	تعویض فیوز
نور بالا قطع نمی‌شود	رله نور بالا	تعویض رله
ارتباط Diag قطع است	خرابی IC CAN یا سیم‌کشی	بررسی تخصصی
سرعت‌سنج از کار افتاده	ضعف باتری یا مشکل دینام	بررسی برق خودرو

---

مراحل ریست کردن BSI پژو ۲۰۶

ریست کردن BSI بدون ابزار خاصی امکان‌پذیر است. مراحل زیر را با دقت دنبال کنید:

1. وارد خودرو شوید:
   • درب سمت راننده را باز کرده و داخل خودرو بنشینید.
2. سوییچ را در حالت استندبای قرار دهید:
   • سوییچ را داخل مغزی کنید، اما آن را نچرخانید.
   • حداقل ۳۰ ثانیه صبر کنید تا خودرو به حالت استندبای برود.
   • حالا در سمت راننده را باز میکنید.
3. سوییچ را به حالت ON و OFF ببرید:
   • سوییچ را یکبار بطور کامل باز و سپس میبندید(خودرو را روشن نمیکنید و سوییچ را هم در نمیاورید)
4. اهرم‌های برف‌پاک‌کن و فلاشر را فشار دهید:
   • همزمان اهرم‌های برف‌پاک‌کن و فلاشر را به سمت خود بکشید و نگه دارید.
   • پس از حدود ۳ ثانیه ، صدای بوقی خواهید شنید.

⚠️نکته بسیار مهم:

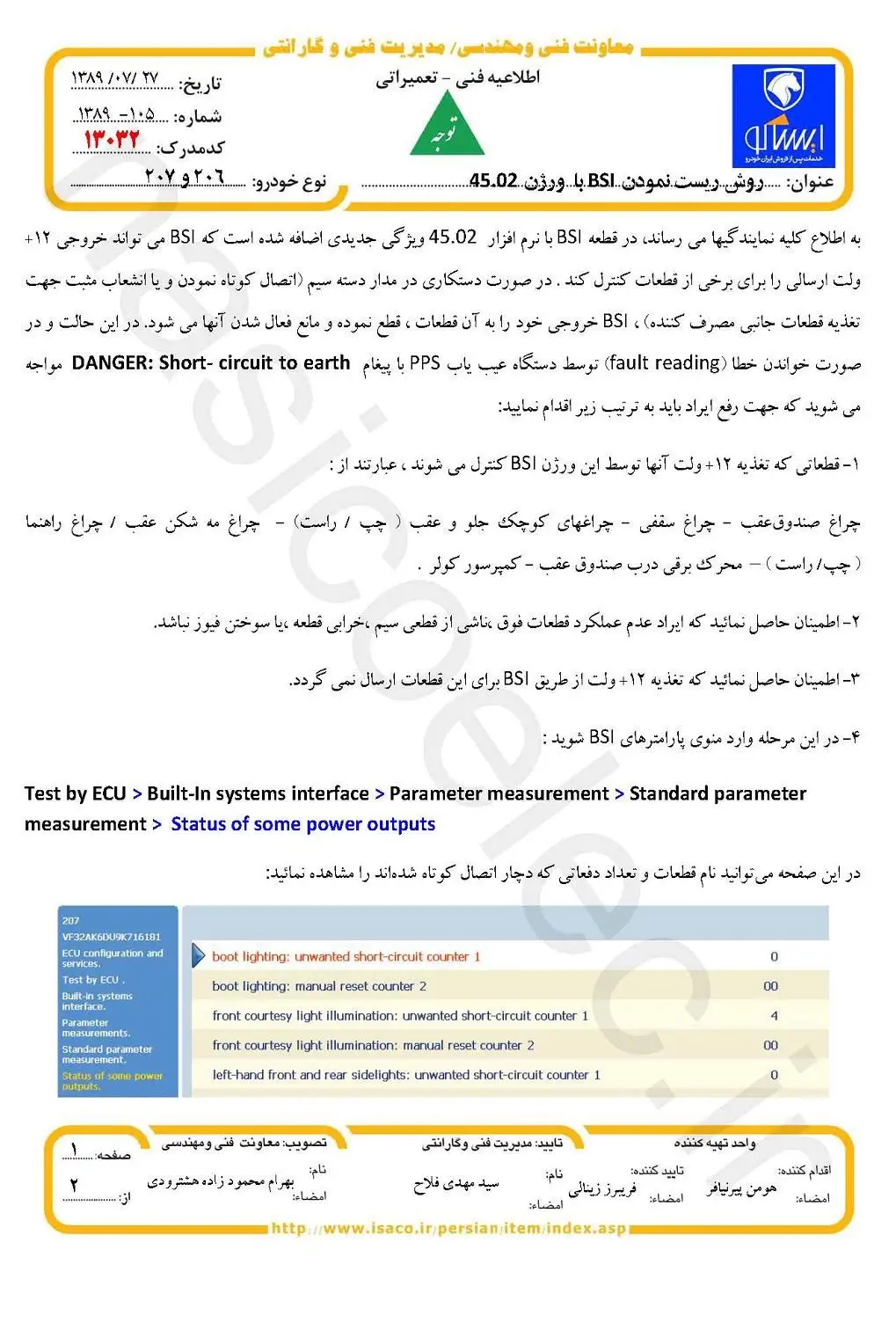

در BSI با ورژن ۴۵.۰۲ ویژگی جدیدی اضافه شده است که BSI  می تواند خروجی ۱۲+ ولت ارسالی را برای برخی از قطعات کنترل کند . در صورت دستکاری در مدار دسته سیم ( اتصال کوتاه نمودن و یا انشعاب مثبت جهت تغذیه قطعات جانبی مصرف کننده ) ، BSI خروجی خود را به آن قطعات ، قطع نموده و مانع فعال شدن آن ها می شود. در این حالت و در صورت خواندن خطا توسط دستگاه PPS با پیغام DANGER : short – circuit to earth مواجه  می شوید که جهت رفع عیب طبق دستورالعمل زیر عمل می کنید. روش ریست کردن BSI نیز در اطلاعیه فنی زیر آمده است.

 ابزارهای مورد نیاز برای تعمیرکاران حرفه‌ای

• دستگاه DiagBox یا PP2000
• پروگرامر EEPROM (مانند XPROG، UPA، MiniProg)
• دیاگ تخصصی با پشتیبانی شبکه VAN
• شابلون BSI و فایل دامپ نرم‌افزارهای اصلی

---

---



BSI چیست و چه نقشی در پژو ۲۰۶ دارد؟

BSI به عنوان مرکز فرماندهی سیستم‌های الکترونیکی خودرو عمل می‌کند. این واحد اطلاعات ورودی را از سنسورها دریافت کرده و به صورت هوشمند بین سیستم‌های مختلف (مانند ABS، کولر، قفل مرکزی و موتور) توزیع می‌کند. در صورت بروز هر گونه اختلال، BSI نقش مهمی در تشخیص و اصلاح آن دارد.

ضرورت پیکربندی BSI پژو ۲۰۶

با توجه به نوع تجهیزاتی که روی خودرو نصب شده، باید BSI به‌صورت دقیق پیکربندی شود. مواردی مانند:

• نوع سیستم هشدار
• وجود CD پلیر
• سایز چرخ‌ها
• نصب مه‌شکن جدید
• پیکربندی مجدد بعد از تعویض BSI و وارد کردن شماره شناسایی خودرو (VIN)

 BSI چیست و چرا اینقدر حیاتی است؟

به زبان ساده، BSI شبیه یک سرور در شبکه الکترونیکی خودرو عمل می‌کند. این قطعه ارتباط بین تمام واحدهای کنترل الکترونیکی (ECU) خودرو را برقرار می‌کند و اطلاعات را بین آن‌ها به اشتراک می‌گذارد.

BSI به عنوان مرکز فرماندهی سیستم‌های الکترونیکی خودرو عمل می‌کند. این واحد اطلاعات ورودی را از سنسورها دریافت کرده و به صورت هوشمند بین سیستم‌های مختلف (مانند ABS، کولر، قفل مرکزی و موتور) توزیع می‌کند. در صورت بروز هر گونه اختلال، BSI نقش مهمی در تشخیص و اصلاح آن دارد.

BSI به سازندگان خودرو کمک می‌کند تا:

• تشخیص مشکلات را ساده‌تر کنند.
• خدمات پس از فروش را بهبود بخشند.
• ویژگی‌های راحتی و ایمنی را برای راننده و سرنشینان افزایش دهند.

---

 کارکرد یونیت BSI پژو ۲۰۶ به زبان ساده و تخصصی

یونیت BSI به معنی “رابط مجتمع سیستم‌ها” است؛ این قطعه، مغز الکترونیکی اصلی خودروهای پژو ۲۰۶ در نسخه‌های مالتی‌پلکس محسوب می‌شود. BSI مسئول مدیریت بسیاری از سیستم‌های الکترونیکی خودرو مانند:

• برف‌پاک‌کن‌ها
• راهنماها
• قفل مرکزی
• چراغ‌های جلو و عقب
• هشدار باز بودن درب
• روشنایی داشبورد و نمایشگر
• دریافت اطلاعات از پشت آمپر
• و ارتباط با ECU موتور، کیسه هوا، ایموبلایزر و…

---

 وظایف و قابلیت‌های کلیدی BSI

BSI در خودروی پژو ۲۰۶ وظایف متعددی دارد که شامل موارد زیر است:

1. مدیریت توزیع برق:
   • تأمین برق اصلی شبکه.
   • تأمین برق و ارتباط برای شبکه VAN
   • مدیریت ارتباط بین ECUهای مختلف
   • ایجاد ارتباط بین دستگاه‌های عیب‌یاب و ECUهای متصل به شبکه VAN.
2. کنترل الکتریکی:
   • مدیریت واحدهای کنترل الکترونیکی شبکه VAN.
3. برقراری ارتباط بین شبکه‌ها:
   • ارتباط بین شبکه‌های VAN و CAN.
4. حق تقدم برای سیستم‌های ایمنی:
   • به عنوان مثال، در زمان ترمزگیری شدید، سیستم ABS نسبت به رادیو حق تقدم دارد.
   • اولویت‌بندی برای سیستم‌های حیاتی
5. اشتراک داده‌ها:
   • انتقال اطلاعاتی مثل سرعت خودرو بین سیستم‌های مختلف مانند ABS، رادیو، ناوبری و سیستم امنیتی.
   • به‌اشتراک‌گذاری داده‌ها (مثل سرعت، وضعیت درب‌ها، شرایط ABS و …)
6. کمک به متخصصان:
   • پشتیبانی از عیب‌یابی و برنامه‌ریزی از طریق Diag

---

 تفاوت مدل‌های BSI در پژو ۲۰۶

BSI در پژو ۲۰۶ بسته به مدل سال، تیپ خودرو و نوع شبکه برق خودرو، به دو دسته کلی تقسیم می‌شود:

۱. BSI غیر مالتی‌پلکس (Non-MUX)

• مخصوص مدل‌های ۱۳۸۰ تا اوایل ۱۳۸۳
• فاقد ارتباط شبکه CAN یا VAN
• ارتباط مستقیم سیمی با پشت آمپر و قطعات جانبی
• نوع سوکت ساده و بدون کدگذاری دیجیتال

۲. BSI مالتی‌پلکس (MUX)

• از اواسط ۱۳۸۳ به بعد
• ارتباط دیجیتال با سایر یونیت‌ها از طریق شبکه VAN و CAN
• دارای سوکت‌های کددار و ارتباط با BCM، COM2000، ECU و پشت آمپر دیجیتال
• نمونه‌های مختلف: SIEMENS، VALEO، JOHNSON CONTROLS، و MARQUETTE

---

 موقعیت و انواع BSI در پژو ۲۰۶

BSI معمولاً زیر داشبورد سمت راننده قرار دارد و دو نوع اصلی دارد:

• مدل‌های مالتی‌پلکس: دارای دو سوکت.
  • مالتی‌پلکس به انتقال داده از چند سیستم مختلف روی یک گذرگاه مشترک (BUS) گفته می‌شود. در پژو ۲۰۶، BSI به‌عنوان هاب مرکزی، داده‌ها را بین ECUها روی شبکه‌های VAN و CAN منتقل می‌کند و ارتباط بین تجهیزات مختلف را برقرار می‌سازد.
  • با استفاده از تکنولوژی مالتی‌پلکس (Multiplex) ، BSI حجم سیم‌کشی خودرو را کاهش داده و انتقال داده‌ها را بهینه‌تر می‌کند.
• مدل‌های غیر مالتی‌پلکس: دارای هفت سوکت مجاز.

---

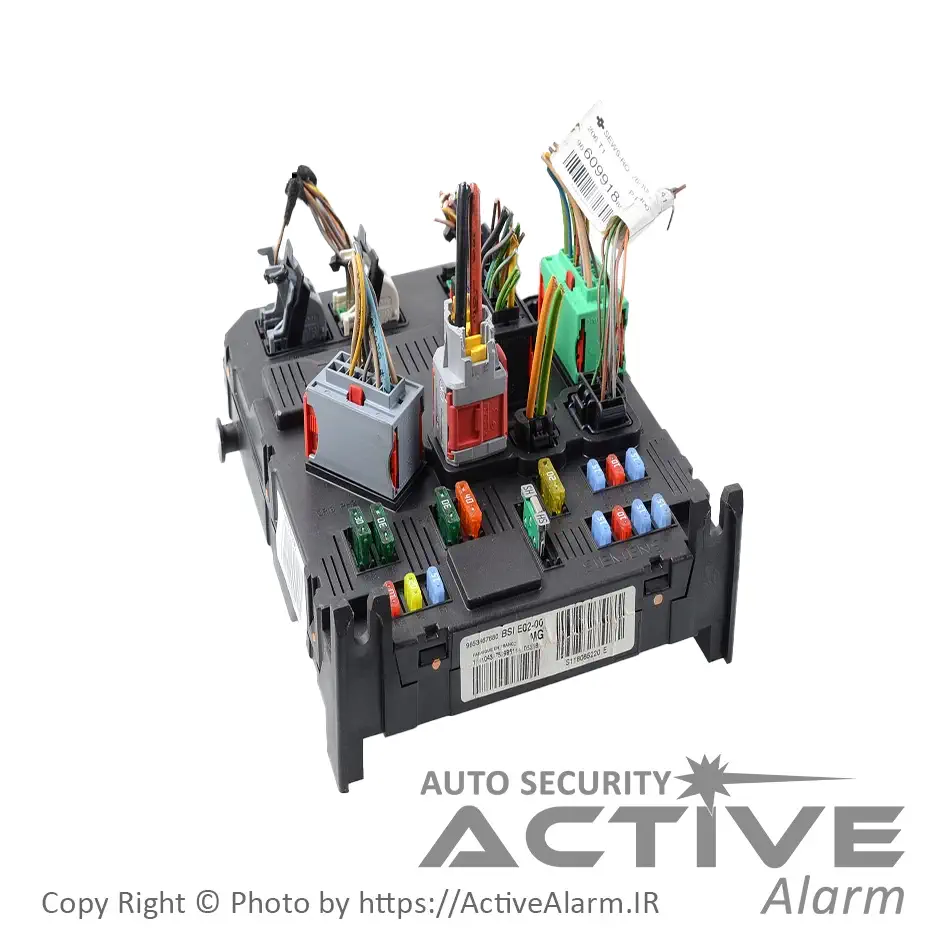

ساختار و بخش‌های اصلی BSI

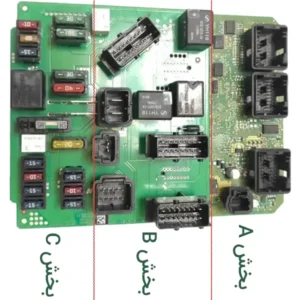

ساختار BSI شبیه به یک جعبه فیوز پیشرفته است که شامل بخش‌های زیر می‌شود:

1. بخش A: ورودی و مرکز الکترونیکی(ماژول ورودی داده‌ها).
2. بخش B: خروجی و تأمین برق(مدار خروجی و تغذیه).
3. بخش C: شامل فیوزهای محافظ(فیوزهای داخلی BSI).

همچنین، BSI دارای یک IC قابل برنامه‌ریزی برای مدیریت عملکردهایی مانند کولر، راهنما، چراغ‌ها و ارتباط CAN است که کد سوئیچ و تنظیمات BSI را ذخیره می‌کند. این IC می‌تواند دانلود و دوباره برنامه‌ریزی شود، اما برخی ICهای سخت‌افزاری (مثل AC، چراغ‌های کوچک، شبکه CAN و فلاشرها) غیرقابل برنامه‌ریزی هستند و در صورت خرابی باید تعویض شوند.

توضیح تصاویر:

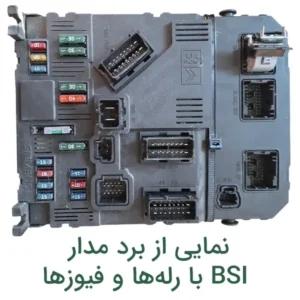

1. تصویر اول – نمایی از برد مدار BSI با رله‌ها و فیوزها:
   این بخش نشان‌دهنده مجموعه رله‌های داخلی برای سیستم‌هایی مانند پمپ بنزین، فن، چراغ‌ها و… است.

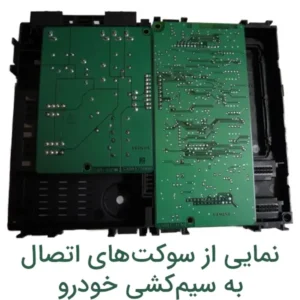

2. تصویر دوم – بخش پشتی برد با سوکت‌ها:
   نمایی از سوکت‌های اتصال به سیم‌کشی خودرو (VAN و CAN)، شامل سوکت‌های GRIS، BLEU و JAUNE.

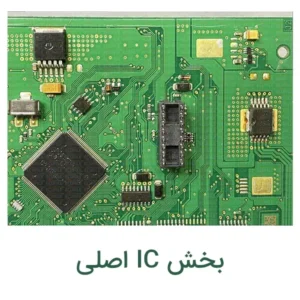

3. تصویر سوم – برد منطق الکترونیکی با میکروکنترلر:
   بخش IC اصلی (معمولاً STM یا Infineon) و EEPROM ذخیره‌سازی اطلاعات کلیدی مانند VIN و کد ایموبلایزر در این قسمت قرار دارند.
4. تصویر چهارم – نمونه‌ای از برد با علامت‌گذاری پین‌ها و رله‌ها (تصویر مرجع و تبلیغاتی):
   برای بررسی و مرجع سریع تعمیرکاران بسیار کاربردی است؛ کار با تابلوخوانی اجزای داخلی راحت‌تر خواهد شد.

---

 پیکربندی و برنامه‌ریزی BSI پژو ۲۰۶

BSI به دلیل پشتیبانی از تعداد زیادی ورودی و خروجی، نیاز به پیکربندی دقیق دارد. اطلاعاتی مثل:

• نوع سیستم‌های هشداردهنده
• وجود CD پلیر
• اندازه چرخ‌ها (۱۵ یا ۱۶ اینچ)

باید در BSI ثبت شوند. اگر در طول عمر خودرو تغییراتی اعمال شود (مثل نصب مه‌شکن‌های سفارشی)، BSI باید به‌روزرسانی شود تا عملکرد صحیح ادامه یابد.
پس از تعویض BSI:

• اطلاعات مهمی مثل VIN (کد شناسایی خودرو) باید به درستی وارد شود.

---

نکات مهم و توصیه‌های متخصصان

• محدودیت ریست: BSI نباید بیش از ۱۰ بار ریست شود، زیرا ممکن است آسیب دائمی ببیند.
• استفاده از ابزار عیب‌یابی: برای مشکلات پیچیده یا تغییرات تنظیمات، از ابزارهای عیب‌یابی (Diag) استفاده کنید.
• مشاوره حرفه‌ای: اگر مشکل پس از ریست حل نشد، با یک مکانیک متخصص یا مرکز خدمات مجاز مشورت کنید.
• ایمنی اولویت دارد: قبل از کار روی سیستم‌های برقی، خودرو را خاموش کرده و باتری را جدا کنید.
• تغذیه غیرمجاز به قطعات جدید (مثل آمپلی‌فایر) ممکن است خروجی BSI را بسوزاند.

---

نقشه پایه‌های BSI برای تست با مولتی‌متر

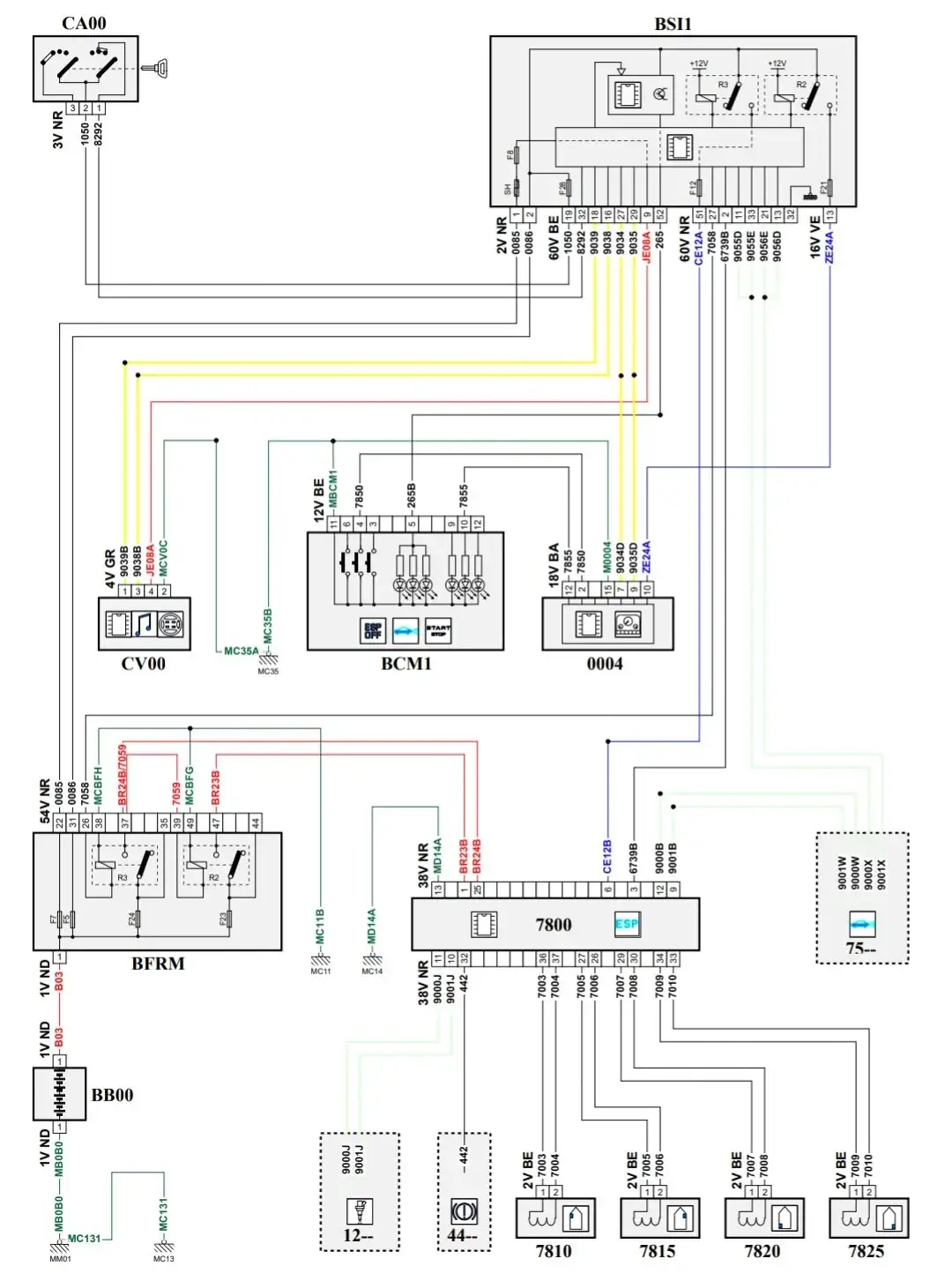

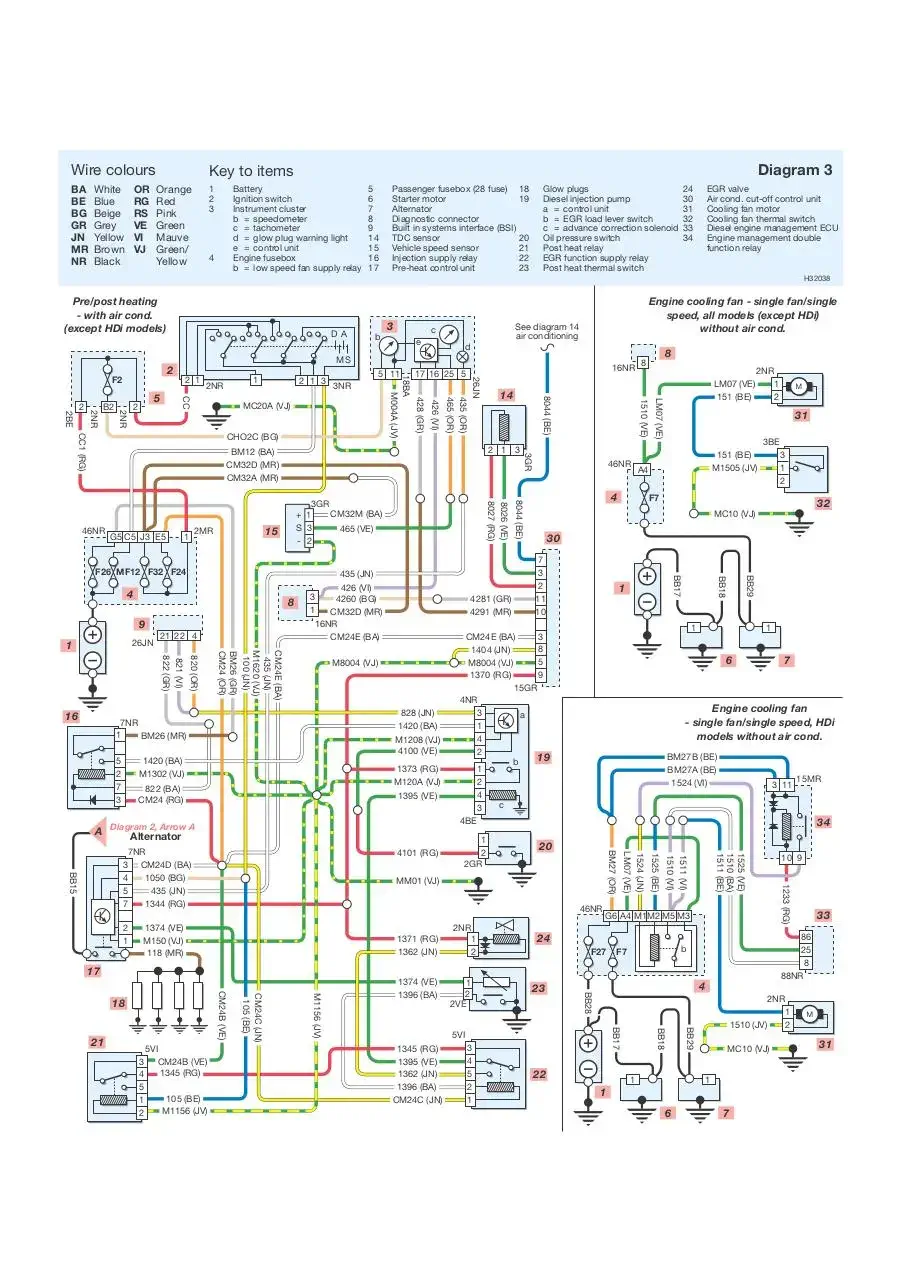

تصویر اول (سمت چپ بالا) نمای گرافیکی از مسیرها، رله‌ها و سوئیچ‌های داخلی BSI را به‌ همراه کد رنگی سیم‌ها نشان می‌دهد. این نقشه برای سنجش ولتاژ، بررسی خوردگی، یا ایجاد اتصال کوتاه بسیار مفیده

علاوه بر این، تصویر دوم (سمت راست بالا) نشان‌دهنده ارتباط فیزیکی پین‌ها در سوکت‌های BSI و وضعیت سیم‌کشی شبکه VAN و CAN است. این تصاویر محل قرارگیری پین‌ها و رنگ‌بندی سیم‌ها را مشخص کرده‌اند .

برای تست پایه‌ها:

• پایه‌های +12V دائم و IGN (از طریق سوییچ) را شناسایی و ولتاژ بگیرید.
• پایه‌های دیتا (خطوط VAN-CAN) را با حالت ارتباط چندسازه (در حرکت) بررسی کنید.
• زمین قطعی و نشتی را روی پین‌های GND بررسی کنید.

---

---

آموزش جابجایی EEPROM و کلون‌سازی BSI

طبق تجارب انجمن متخصصان :

• ابتدا از EEPROM (نمونه IC مانند ۹۵۱۶۰ یا ۹۵۰۸۰) با پروگرامر‌هایی چون XPROG یا UPA dump بگیرید.
• فایل EEPROM شامل VIN، PIN ایموبلایزر و بُرد ساعت است.
• برای BSIهای Valeo و Siemens قابل کلون:


  “In BSI SIEMENS D76F0018+۹۵۱۶۰ … اگر signature match نشه، clone جواب نمیده”

• با ابزارهایی مثل PSA BSI Tool می‌توانید EEPROM را بخوانید و روی BSI مقصد بنویسید
• توجه: برخی مدل‌ها (بویژه سیمنس D76…) ممکن است بدون کلون CPU کار نکنند.

---

مقایسه BSIهای Valeo و Siemens

ویژگی	Valeo	Siemens
مدل‌های رایج	P0x-۰۰، N0x	D76F0018، E0x/F0x/S0x
EEPROM	25128/95128	95160/95080
روش کلون	CAN-مبنا، با ابزار PSA	K-Line یا CAN + clone سخت‌افزار
چالش کلون	مطابقت فایل EEPROM کافیست	نیاز به signature CPU، Dump کامل ضروری

نکته : برای Valeo، اکثر مدل‌ها با نوشتن EEPROM کار می‌کنند. اما برای Siemens، باید علاوه بر EEPROM، کد کلید و signature CPU هماهنگ شود.

---

تنظیم BSI پس از تعویض موتور یا دسته‌سیم

• اگر دسته سیم یا ECU خودرو تغییر کرده:
  1. VIN و تنظیمات سخت‌افزاری جدید (اندازه چرخ، سیستم هشدار و …) را با دیاگ ثبت کنید.
  2. اطلاعات ECU موتور (کد موتور، نوع ECU) باید داخل BSI دانلود شود.
  3. در مراحل کلون EEPROM یا FRF دانلود BSI، با PP2000/DiagBox هماهنگ‌سازی کامل انجام دهید.
  4. پس از عملیات، تست عملکرد درب‌ها، چراغ‌ها، ایموبلایزر و وضعیت سیم کشی انجام گیرد.

---

توصیه ضروری :

1. با نقشه پایه می‌تونید ولتاژ، دیتا و زمین رو تست کنید.
2. EEPROM BSI را با پروگرامر معتبر بخوانید و روی یونیت جدید یا سالم کلون کنید.
3. توجه ویژه به نوع BSI برند (Valeo یا Siemens) داشته باشید.
4. پس از کلون، عملیات برنامه‌ریزی VIN و هماهنگ‌سازی ECU حتما با دیاگ انجام شود.
5. اگر تنها EEPROM را انتقال دادید اما به CPU دسترسی ندارید، ممکن است BSI ناکارآمد شود.

---

 محل نصب یونیت BSI در پژو ۲۰۶

BSI داخل کابین خودرو و پشت جعبه فیوز داشبورد سمت چپ راننده قرار دارد. برای دسترسی به آن باید:

1. کاور زیر فرمان و قاب پایین داشبورد باز شود
2. جعبه فیوز باز شده یا جابجا گردد
3. BSI از جای خود جدا شده و سوکت‌ها با دقت باز شوند (حتماً با باطری قطع)

---

 علائم و نشانه‌های خرابی BSI

خرابی یونیت BSI می‌تواند علائم متنوع و گمراه‌کننده‌ای داشته باشد که در ادامه چند مورد شایع را بررسی می‌کنیم:

نشانه	توضیح
روشن شدن چراغ‌های خودرو بدون دلیل	خرابی در رله‌های داخلی BSI
کار نکردن چراغ راهنما یا برف‌پاک‌کن	قطع ارتباط BSI با COM2000
عدم استارت یا روشن نشدن خودرو	عدم تطابق BSI با ECU یا فعال شدن ایموبلایزر
نمایش پیغام‌ خطا روی نمایشگر	مانند خطای Airbag یا خطای Anti Theft
از کار افتادن قفل مرکزی	مشکل در کنترل‌کننده داخلی یا سوکت‌ها
روشن ماندن فن خودرو بعد از خاموش کردن	به‌دلیل خطا در ارسال فرمان توسط BSI به ECU موتور

---

روش‌های تعمیر و تعویض BSI

۱. بررسی اولیه و تست عملکرد BSI

• تست ولتاژ ورودی و خروجی
• تست عمل‌کرد رله‌ها، چراغ‌ها و سوئیچ‌ها با دیاگ
• بررسی ارتباط BSI با سایر یونیت‌ها

۲. پروگرام و جفت کردن BSI

در صورت تعویض BSI، حتماً باید اطلاعات آن با ECU و پشت آمپر هماهنگ شود. این کار توسط دستگاه‌های تخصصی مانند:

• PP2000 / DiagBox (برای برنامه‌ریزی با نرم‌افزار رسمی پژو)
• XHORSE، LEXIA، S1279 و…

۳. ریپروگرم کردن BSI خراب

• در بعضی موارد می‌توان آی‌سی EEPROM داخلی را با برنامه‌ریزی مجدد تعمیر کرد
• گاهی نیاز به فلش آی‌سی میکروکنترلر با ابزار XPROG یا UPA هست
• در صورت سوختن کامل، جایگزینی با BSI سالم الزامی‌ست

---

 نکات مهم در تعمیر و تعویض BSI

• حتماً قبل از باز کردن سوکت‌های BSI، سیم منفی باطری را جدا کنید
• در هنگام تعویض، BSI جدید باید جفت‌شده با ECU خودرو باشد
• اگر BSI دست‌دوم استفاده می‌کنید، نیاز به Virgin (خام) کردن دارد
• از جابجایی سوکت‌ها یا اشتباه در نصب کانکتورها خودداری شود، زیرا ممکن است باعث سوختن یونیت شود

---

 شماره فنی و کدهای متداول BSI

برند	شماره فنی	توضیحات
Siemens	S118085320E	مناسب تیپ ۵، مالتی‌پلکس
Johnson Controls	9659285480	در مدل‌های TU5 رایج است
Valeo	9652475480	مالتی‌پلکس با پشتیبانی از ایموبلایزر
Marquette	9651197680	در مدل‌های غیر مالتی‌پلکس یافت می‌شود

---

---

سوالات متداول (FAQ) درباره BSI پژو ۲۰۶

---
