کویل خودرو قطعهای حیاتی در سیستم جرقهزنی است که ولتاژ پایین باتری را به ولتاژ بسیار بالا تبدیل میکند تا جرقهای قدرتمند برای احتراق مخلوط سوخت و هوا در سیلندرها ایجاد شود. این قطعه اساسی در انواع مختلفی طراحی شده است تا با نیازهای مختلف موتورهای خودرو سازگار باشد. هر نوع کویل ویژگیها و کاربردهای خاص خود را دارد. از کویلهای ساده و سنتی گرفته تا کویلهای پیشرفتهتر که در خودروهای مدرن به کار میروند، هر کدام نقش مهمی در عملکرد صحیح موتور ایفا میکنند. با شناخت انواع کویل و کاربردهای آنها میتوانیم به اهمیت این قطعه در سیستم احتراق خودرو پی ببریم. در ادامه به بررسی دقیقتر انواع کویل و ویژگیهای آنها خواهیم پرداخت.
کوئل خودرو یا کویل ماشین چیست ؟
کویل یا کوئل در واقع یک ترانس افزایش ولتاژ است که وظیفه افزایش ولتاژ برق باتری خودرو را به عهده دارد. این قطعه ولتاژ ۱۲ ولت باتری را از رل دوبل دریافت کرده و تا ۳۰ هزار ولت افزایش میدهد. این افزایش ولتاژ به جرقهزنی شمعهای خودرو کمک میکند تا احتراق در سیلندرها به درستی انجام شود. به عبارتی، هر چه ولتاژ بیشتری به شمعها ارسال شود، قدرت جرقهزنی و در نتیجه عملکرد موتور بهتر خواهد بود.

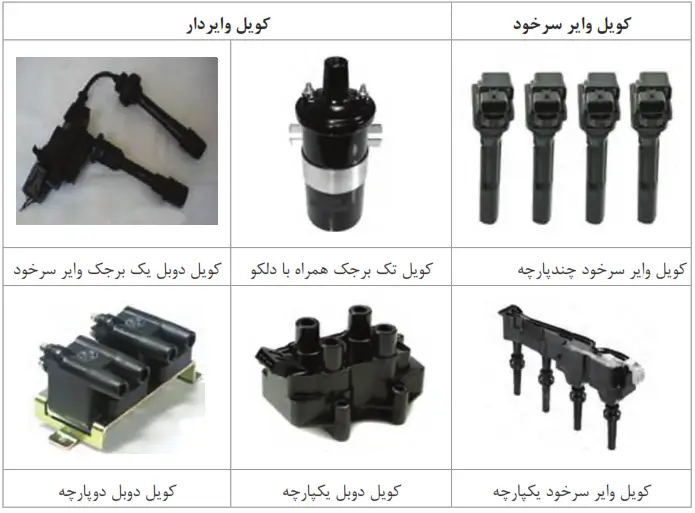

انواع کوئل خودرو
کوئلها در انواع مختلفی تولید میشوند که در ادامه به بررسی چند مدل رایج آن میپردازیم:
۱. کوئل دوبل
کوئل دوبل دارای دو ترانسفورماتور موتور است که هر کدام برای دو سیلندر خودرو عمل میکنند. یکی از ترانسفورماتورها برای سیلندرهای ۱ و ۴، و دیگری برای سیلندرهای ۲ و ۳ عمل جرقهزنی را انجام میدهد. این نوع کوئل در موتورهای چهار سیلندر معمولاً استفاده میشود.
۲. کوئل ردیفی یا کتابی
این نوع کوئل معمولاً بر روی شمعهای خودرو نصب میشود و سیمهای مربوط به آن دیگر نیازی به اتصال به وایر شمع ندارد. کوئل ردیفی به طور مستقیم بر روی شمعها نصب میشود و انتقال برق از کوئل به شمعها توسط قطعهای به نام “بودس” انجام میگیرد.
۳. کوئل تکی یا مدادی
کوئل تکی که به آن کوئل مدادی نیز گفته میشود، به صورت مجزا بر روی هر شمع نصب میشود. به این معنی که به ازای هر سیلندر یک کوئل مدادی وجود دارد. این نوع کوئل دو سیمپیچ دارد: سیمپیچ اولیه و سیمپیچ ثانویه.

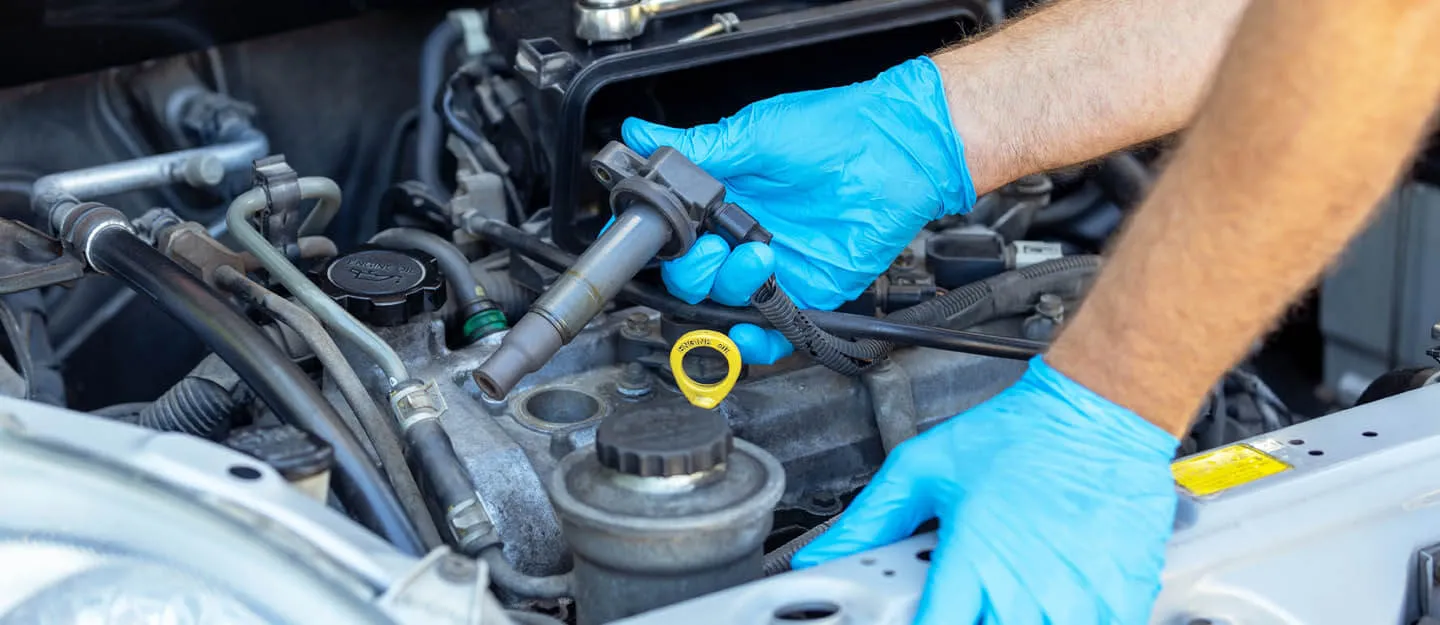

علائم خرابی کوئل
خرابی کوئل معمولاً با مشکلاتی در عملکرد موتور خودرو همراه است. برخی از علائم خرابی کوئل عبارتند از:
- تک کار کردن موتور: اگر موتور هنگام گرم شدن شروع به تک کار کردن کند، یکی از دلایل احتمالی آن خرابی کوئل است.
- کاهش قدرت موتور: هنگامی که قدرت جرقهزنی کاهش مییابد، موتور دچار افت قدرت میشود.
- چراغ چک انجن روشن میشود: خرابی سیمپیچ اولیه یا ثانویه کوئل میتواند باعث روشن شدن چراغ چک انجن در داشبورد شود.
روشهای تشخیص خرابی کوئل
برای تشخیص خرابی کویل، میتوان از چند روش مختلف استفاده کرد. یکی از این روشها اندازهگیری مقاومت سیمپیچهای کوئل است.
بررسی مقاومت سیمپیچها
کوئل ها معمولاً دارای دو سیمپیچ هستند: سیمپیچ اولیه و سیمپیچ ثانویه. برای بررسی مقاومت این سیمپیچها، باید ولتاژ ورودی کوئل را بررسی کرده و از صحت عملکرد آن مطمئن شد. به طور معمول، مقاومت سیمپیچ اولیه باید کمتر از یک اهم باشد. اگر مقاومت سیمپیچ اولیه بیشتر از این مقدار باشد، این نشاندهنده خرابی کوئل است.
برای سیمپیچ ثانویه، میزان مقاومت باید در حدود ۷.۵ کیلو اهم باشد برای کوئل های دوبل و ۱۵ کیلو اهم برای کوئلهای ردیفی. اگر این مقادیر با مقادیر استاندارد تطابق نداشته باشد، خرابی قطعه تأیید میشود.
استفاده از دستگاه دیاگ
یکی دیگر از روشهای تشخیص خرابی کوئل، استفاده از دستگاه دیاگ است. با استفاده از این دستگاه میتوان پارامترهای مختلف سیستم احتراق را بررسی کرد. در این زمینه دو پارامتر مهم وجود دارد:
۱. زمان شارژ کوئل: این پارامتر مربوط به زمان وصف بودن مدار اولیه کویل است که توسط ECU کنترل میشود. این زمان معمولاً ثابت است و در حدود ۳ تا ۴ میلیثانیه نوسان میکند.
۲. اُوانس جرقه: این پارامتر در دورهای پایین موتور کمتر است و با افزایش دور موتور باید افزایش یابد. تغییرات این پارامتر میتواند به وضوح بر عملکرد موتور تأثیر بگذارد.
پیشنهاد مطالعه: بهترین زمان تعویض تسمه تایم
نتیجهگیری
کوئل یا کویل خودرو یکی از قطعات حیاتی در سیستم احتراق خودرو است که وظیفه دارد ولتاژ برق را افزایش داده و جرقهزنی شمعها را انجام دهد. خرابی این قطعه میتواند باعث مشکلاتی مانند تک کار کردن موتور، کاهش قدرت موتور و روشن شدن چراغ چیک انجن شود. برای تشخیص خرابی کوئل، روشهایی همچون اندازهگیری مقاومت سیمپیچها و استفاده از دستگاه دیاگ وجود دارد که میتواند به شناسایی سریع مشکل کمک کند.
اگر شما هم با مشکلاتی در سیستم احتراق خودرو مواجه هستید، توصیه میکنیم که بررسی عملکرد کوئل را در اولویت قرار دهید تا از عملکرد صحیح موتور و اجزای سیستم احتراق مطمئن شوید.
